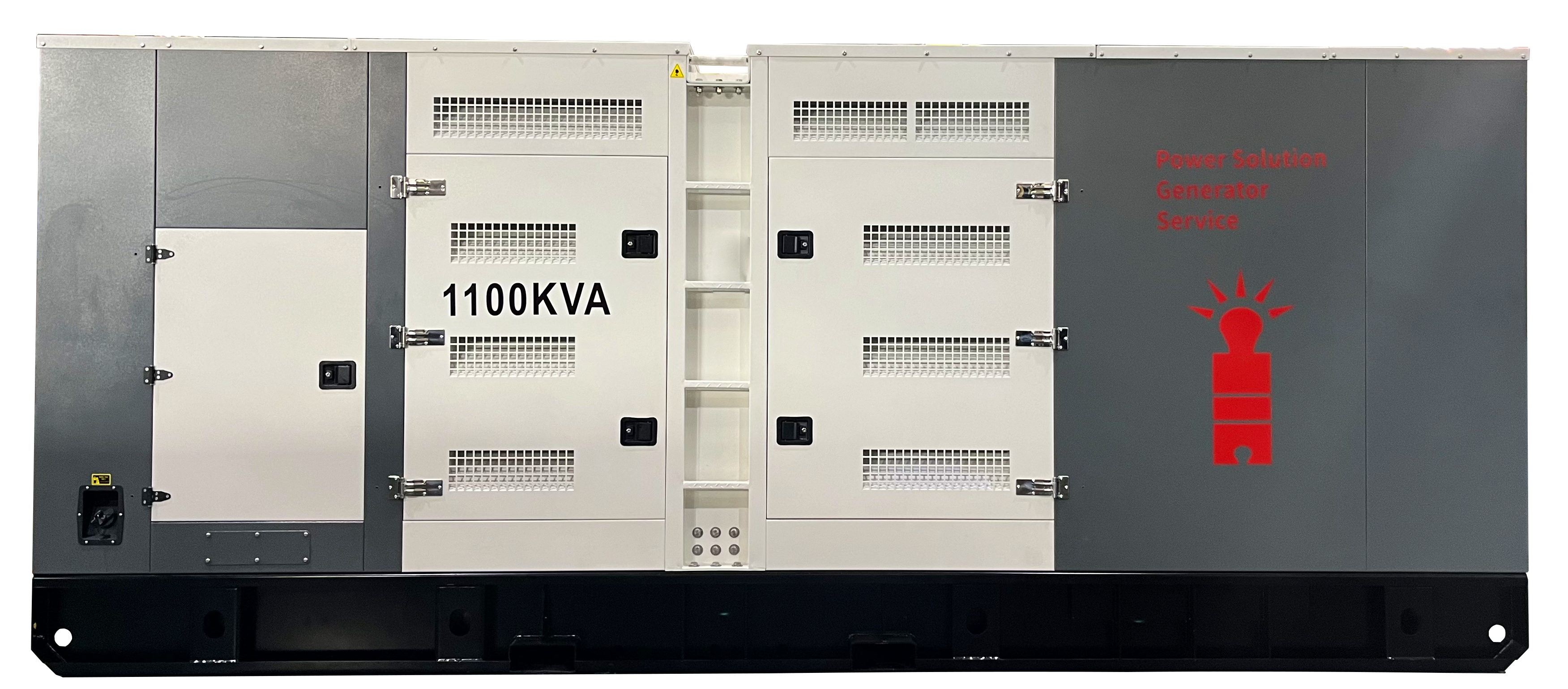

АВР для дизель-генератора , или автоматический резервный переключатель, представляет собой устройство, которое автоматически переключает электрические нагрузки от основного источника питания на резервный генератор в случае сбоя питания.
Для коммерческих зданий, промышленных предприятий, больниц, центров обработки данных и других объектов, которые зависят от надежного электроснабжения, АВР играет важную роль в обеспечении доступности резервного электропитания.
Однако не каждый дизель-генератор требует автоматического включения резерва. Решение зависит от применения, электрической нагрузки, эксплуатационных требований и приемлемого времени отключения электроэнергии.
В этом руководстве мы объясняем, как работает автоматический резервный переключатель с дизельным генератором, когда необходим АВР, различия между автоматическим и ручным резервным переключателем и как выбрать правильный АВР для вашей системы резервного питания.
Оглавление
Автоматический переключатель резерва (ATS) — это электрическое коммутационное устройство, которое контролирует нормальное электропитание и при необходимости переключает подключенную нагрузку на альтернативный источник питания.
В типичной системе резервного дизель-генератора ATS соединяет три основных компонента:
Электроснабжение: основной источник электроэнергии при нормальной работе.
Дизель-генераторная установка: резервный источник питания, который работает во время отключения электроэнергии.
Электрическая нагрузка: строительное оборудование, промышленное оборудование или важные цепи, требующие электричества.
Когда электроэнергия от сети становится недоступной или выходит за допустимые рабочие пределы, ATS обнаруживает это состояние и инициирует последовательность резервного питания.
Если дизель-генератор поддерживает автоматический запуск, АВР может отправить сигнал запуска на контроллер генератора. Как только генератор достигает приемлемых рабочих условий, АВР переводит назначенную электрическую нагрузку на мощность генератора.
Когда нормальное электроснабжение восстанавливается и стабилизируется, ATS переводит нагрузку обратно на питание от сети и инициирует последовательность отключения генератора.
Важно понимать, что АТС не производит электроэнергию и не увеличивает мощность генератора. Его основной функцией является координация автоматического переключения источника питания.
Чтобы понять оборудование для производства электроэнергии, лежащее в основе системы, прочитайте наше руководство « Что такое дизель-генератор и как он работает?».
АВР работает в рамках скоординированной последовательности, включающей контроль мощности, запуск генератора, электрическое переключение и восстановление электроснабжения.
Типичная система ATS для дизель-генератора состоит из шести этапов.
Во время нормальной работы ATS постоянно контролирует поступающую электроэнергию.
В зависимости от конфигурации контроллера он может контролировать напряжение, частоту и состояние фаз, чтобы определить, подходит ли обычный источник для питания подключенной нагрузки.
Когда энергоснабжение выходит из строя или выходит за установленные рабочие пределы, ATS обнаруживает ненормальное состояние.
Запрограммированную задержку можно использовать для предотвращения ненужных запусков генератора, вызванных кратковременными перебоями в питании.
АВР посылает сигнал дистанционного запуска на контроллер дизель-генератора.
Генератор запускается, и его генератор начинает вырабатывать электроэнергию.
Прежде чем разрешить переключение нагрузки, система управления проверяет, достиг ли генератор приемлемого напряжения и частоты.
Как только мощность генератора становится доступной, АВР отключает нагрузку от источника электросети и подключает ее к резервному генератору.
В обычном АВР с открытым переходом процесс переключения следует последовательности «разрыв-перед-замыкание».
Это предотвращает прямое соединение нормального и генераторного источников во время переключения.
Когда электроснабжение восстанавливается, АТС контролирует восстановленное электроснабжение.
Контроллер обычно применяет задержку повторного переключения, чтобы убедиться, что нормальный источник стабилен, прежде чем переключать нагрузку обратно.
ATS переводит подключенную нагрузку обратно в сеть.
Дизельный генератор обычно продолжает работать без нагрузки в течение запрограммированного периода охлаждения перед выключением.
Затем система возвращается в режим ожидания мониторинга.
Важно: Обычная дизель-генераторная система ATS не обязательно обеспечивает бесперебойное электроснабжение. Короткое отключение электроэнергии обычно происходит во время запуска генератора, его стабилизации и приема нагрузки. Объектам, которым требуется бесперебойное электроснабжение, также может потребоваться источник бесперебойного питания (ИБП).
Более подробную техническую информацию см. в Руководстве по применению безобрывного переключателя Cummins..
ATS особенно полезен, когда электрические нагрузки должны автоматически переключаться на резервное питание, не требуя ручного вмешательства.
Следующие приложения обычно выигрывают от автоматических систем передачи.
Коммерческие здания могут полагаться на резервные генераторы для аварийного освещения, оборудования безопасности, систем связи, лифтов и некоторых инженерных систем здания.
ATS позволяет назначенным цепям автоматически получать мощность генератора при сбое электроснабжения.
Это может снизить необходимость немедленного вмешательства оператора во время непредвиденных сбоев.
Больницам и медицинским учреждениям часто требуются высоконадежные системы аварийного электропитания.
Критически важному медицинскому оборудованию, аварийному освещению и основным электрическим цепям может потребоваться резервное электроснабжение в течение установленных сроков восстановления.
Правильно спроектированная система ATS может помочь координировать переход от электроснабжения к питанию от генератора.
Однако вся система аварийного электропитания должна соответствовать применимым медицинским нормам, электротехническим нормам и требованиям к производительности.
Центры обработки данных зависят от надежного электроснабжения для поддержки серверов, сетевого оборудования, систем охлаждения и коммуникационной инфраструктуры.
АВР может автоматически подключать назначенные нагрузки к резервному генератору при выходе из строя обычного источника.
Для оборудования, которое не допускает прерываний, ATS обычно интегрируется с оборудованием ИБП и правильно спроектированной системой распределения электроэнергии.
Неожиданные сбои в электроснабжении могут привести к прерыванию производственных процессов, остановке производственных линий и повреждению промышленного оборудования.
ATS может помочь автоматически восстановить электропитание назначенного производственного оборудования, систем управления и основных нагрузок объекта.
При проектировании этих систем инженеры также должны оценить пусковые токи двигателя, последовательность перезапуска оборудования и нагрузочную способность генератора.
Удаленные насосные станции, телекоммуникационные башни и беспилотные промышленные объекты могут быть лишены операторов во время отключения электроэнергии.
Система автоматического переключения позволяет совместимому резервному генератору среагировать, не требуя прибытия персонала на площадку.
ATS может не потребоваться в ситуациях, когда:
Генератор используется только для эпизодической или временной работы.
Допускается ручное восстановление питания.
Квалифицированный персонал может работать с утвержденным оборудованием для ручной транспортировки.
Генератор питает специализированное оборудование независимо от источника электропитания.
Другое подходящее устройство автоматической передачи мощности уже установлено.
Выбор между автоматическим и ручным переносом всегда должен основываться на эксплуатационных потребностях применения и применимых электрических требованиях.
Как автоматический резервный переключатель, так и ручной резервный переключатель позволяют питать нагрузку от альтернативного источника питания.
Основное различие заключается в том, происходит ли процесс переключения автоматически или требует вмешательства оператора.
Особенность | Автоматический переключатель резерва (АВР) | Ручной переключатель резерва (МТС) |
|---|---|---|
Обнаружение сбоя питания | Автоматический | Зависит от оператора |
Запуск генератора | Автоматический с совместимыми элементами управления | Обычно вручную |
Передача нагрузки | Автоматический | Руководство |
Требуется оператор | Обычно нет | Да |
Первоначальная стоимость оборудования | Обычно выше | Обычно ниже |
Сложность управления | Более продвинутый | Проще |
Восстановление электроснабжения | Автоматический ретрансфер | Ручной ретрансфер |
Типичные применения | Коммерческое, промышленное, критическое резервное питание | Периодическое и некритическое резервное питание |
Для объектов, которым требуется автоматическое восстановление резервного питания, АВР обычно является более подходящим вариантом.
Для эпизодических приложений резервного копирования, где допустимо ручное вмешательство, ручной переключатель резерва может обеспечить более простое решение.
Оба устройства должны быть правильно рассчитаны и установлены во избежание небезопасных подключений к источникам питания.
Еще одно сравнение механизмов переключения резервного питания можно найти в статье «Автоматический резервный переключатель и блокировка: что лучше?».
Доступны различные конструкции ATS для удовлетворения конкретных электрических и эксплуатационных требований.
Понимание этих конфигураций помогает инженерам выбрать подходящее коммутационное оборудование.
АВР с открытым переходом отключает электрическую нагрузку от одного источника питания перед подключением ее к альтернативному источнику.
Этот метод работы обычно описывается как переключение «размыкание перед замыканием».
Переключатели с открытым переходом широко используются в обычных резервных дизель-генераторных установках, поскольку они обеспечивают разделение источников во время переключения.
АВР с закрытым переходом может на короткое время соединить два приемлемых синхронизированных источника питания во время контролируемого переключения.
Такое расположение может уменьшить перерывы в перекачке при подходящих условиях эксплуатации.
Однако коммутация с закрытым переходом требует соответствующей синхронизации, электрической защиты и разрешения на межсетевое соединение, где это применимо.
Его следует выбирать только в том случае, если вся электрическая система поддерживает этот метод работы.
АВР с задержкой перехода вводит запрограммированную паузу между отключением одного источника электроэнергии и подключением другого.
Такое расположение может быть полезно в некоторых приложениях, связанных с нагрузками двигателя или оборудованием, требующим контролируемого интервала перехода.
Правильный тип АВР зависит от характеристик электрической нагрузки и общей конструкции энергосистемы.

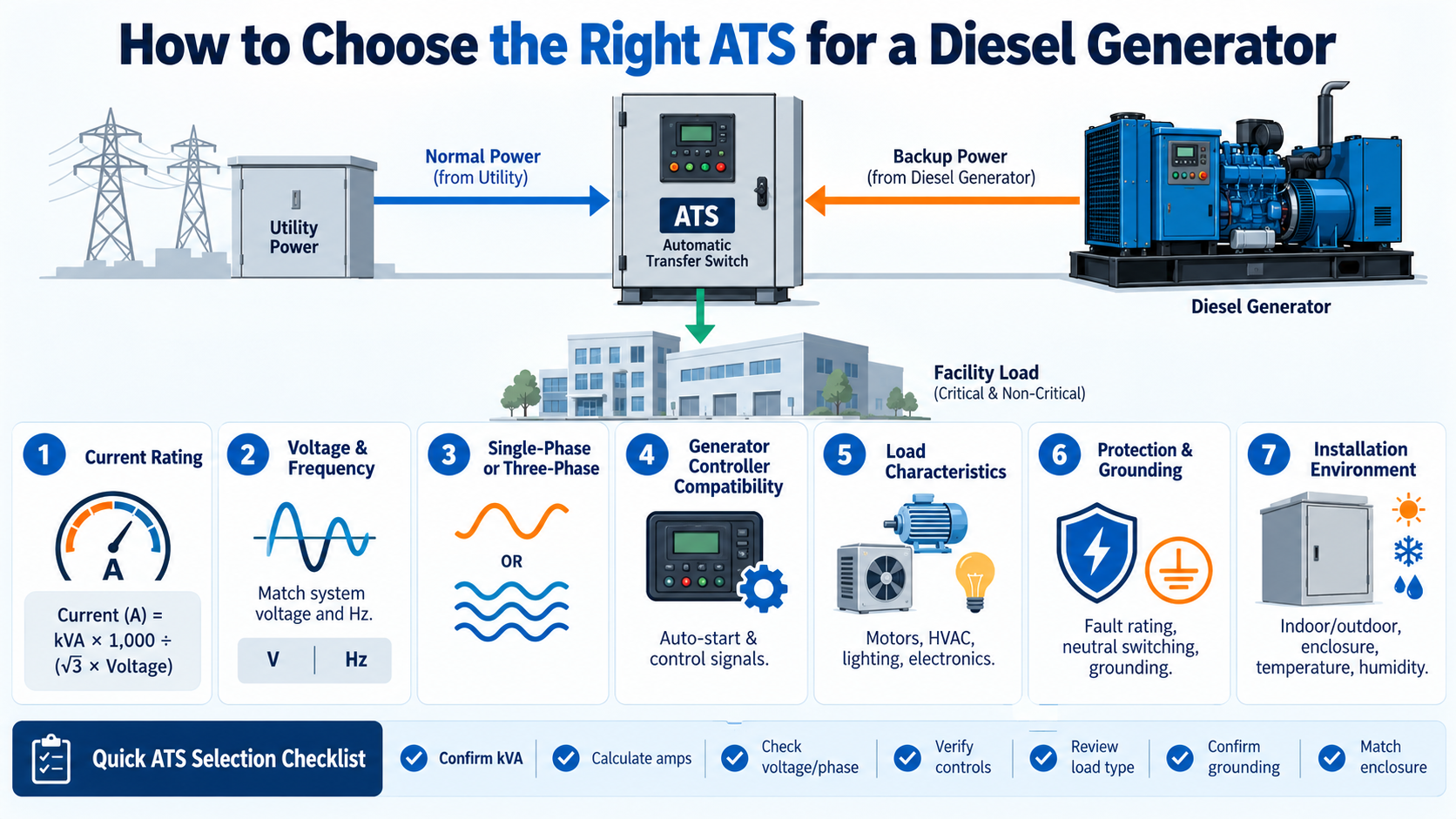

Выбор подходящего АВР предполагает нечто большее, чем просто согласование безобрывного переключателя с номинальной мощностью генератора.
АВР также должно быть совместимо с электросетью, электрической нагрузкой, системой управления, условиями установки и доступным током повреждения.
Мощность дизель-генератора обычно выражается в киловаттах (кВт) или киловольт-амперах (кВА).
Емкость ATS обычно определяется номинальным током в амперах (А).
Для сбалансированной трехфазной системы приблизительный линейный ток можно рассчитать с помощью:
Ток (А) = кВА × 1000 ÷ (√3 × Напряжение)
Например, рассмотрим дизельный генератор мощностью 100 кВА, работающий при трехфазном напряжении 400 В.
Ток = 100 × 1000 ÷ (1,732 × 400)
Ток ≈ 144 А
Этот расчет дает приблизительный номинальный ток генератора.
Однако он не определяет автоматически требуемый номинальный ток АВР.
Окончательный размер АВР должен учитывать максимальный ток нагрузки, конфигурацию электроснабжения, номинальные характеристики оборудования, применимые электрические нормы и правила и конструкцию распределительной системы.
Дополнительные рекомендации по выбору генерирующего оборудования см. в статье « Как правильно выбрать генераторную установку»..
ATS должен быть совместим с номинальным напряжением и рабочей частотой электрической системы.
Общие конфигурации включают в себя:
230/400 В, 50 Гц
120/208 В, 60 Гц
277/480 В, 60 Гц
Фактические конфигурации различаются в зависимости от региональных стандартов и требований к установке.
Контроллер ATS также должен поддерживать соответствующие функции контроля напряжения и частоты.
Переключатели резерва должны соответствовать системе распределения электроэнергии.
Однофазные и трехфазные установки предъявляют разные требования к проводникам и коммутации.
Для трехфазных приложений инженерам может потребоваться выбор между 3-полюсной и 4-полюсной схемой переключения.
Правильная конфигурация зависит от требований к переключению нейтрали, заземления и применимых правил электробезопасности.
Не каждый дизель-генератор поддерживает автоматический запуск.
Прежде чем выбирать АВР, убедитесь, что контроллер генератора имеет необходимые функции автоматического запуска и соединения для дистанционного управления.
Возможные требования к интерфейсу включают в себя:
Дистанционные сигналы запуска и остановки
Статус работы генератора
Мониторинг напряжения и частоты
Сигналы тревоги и неисправности
Готовность к перегрузке
Совместимый интерфейс управления необходим для надежной автоматической работы.
Тип электрической нагрузки влияет на общую конструкцию системы резервного электропитания.
Примеры включают в себя:
Промышленные двигатели
Насосы и компрессоры
климатическое оборудование
Производственное оборудование
Системы освещения
Оборудование дата-центра
Большие пусковые токи двигателя, одновременное восстановление нагрузки и чувствительные электронные нагрузки могут потребовать дополнительного инженерного рассмотрения.
АВР должна быть приспособлена к имеющимся условиям электрических неисправностей.
В процессе выбора следует учитывать устойчивость к короткому замыканию и номинальные характеристики замыкания, защитные устройства на входе, устройства заземления и требования к переключению нейтрали.
Для получения дополнительной информации прочтите «Как правильно заземлить генераторную установку»..
Полезным внешним техническим справочником является Руководство по заземлению резервного генератора компании Schneider Electric..
Корпус ATS должен соответствовать предполагаемому месту установки.
Важные соображения включают в себя:
Внутренняя или наружная установка
Температура окружающей среды
Влажность и конденсат
Воздействие пыли и коррозии
Класс защиты корпуса
Доступность обслуживания
Инженеры-электрики должны выбирать оборудование, которое соответствует применимым требованиям по установке и охране окружающей среды.
Рассмотрим коммерческое предприятие, устанавливающее дизельный генератор мощностью 200 кВА для резервного электропитания.
Генератор работает при напряжении 400 В, трехфазный.
Приблизительный номинальный ток составляет:
200 000 ÷ (1,732 × 400) ≈ 289 А
Это обеспечивает начальную основу для планирования системы.
Однако для выбора окончательного рейтинга ATS требуется дополнительная информация.
Инженер должен оценить:
Максимальная подключенная электрическая нагрузка.
Требования к току со стороны коммунальных предприятий.
Выходная мощность генератора.
Доступный ток короткого замыкания.
Координация электрозащиты.
Требования к переключению нейтрали и заземлению.
Применимые нормы и стандарты установки.
Например, на объекте может быть сеть с током 400 А, но резервный генератор мощностью всего 200 кВА.
Если АВР обеспечивает все электроснабжение, он должен быть рассчитан на ток нагрузки со стороны сети.
Генератору также может потребоваться сброс нагрузки или специальная система распределения основной нагрузки для предотвращения перегрузки во время аварийной работы.
Ключевое соображение: номинальная мощность генератора и ток ATS должны быть согласованы, но они представляют разные характеристики оборудования.
Хотя автоматические переключатели резерва рассчитаны на надежную работу, необходимы периодические проверки и функциональные испытания.
Возможные причины включают в себя:
Низкое напряжение пусковой батареи генератора
Неправильный режим работы контроллера
Повреждена проводка дистанционного запуска
Неисправности контроллера генератора
Проблемы с сигналом управления АВР
Технические специалисты должны проверить сигналы тревоги генератора и проверить интерфейс управления АВР.
Возможные причины включают в себя:
Напряжение или частота генератора вне допустимых пределов
Активная задержка времени передачи
Проблемы с цепью управления
Механические неисправности переключения
Неправильные настройки АТС
Квалифицированные специалисты должны проверять оборудование, используя утвержденные процедуры электробезопасности.
ATS может задержать повторное переключение, если напряжение или частота сети нестабильны.
Другие причины могут включать неправильные настройки задержки времени, проблемы с датчиками или ошибки управления.
Перегрев может быть вызван неплотными соединениями, чрезмерным током, неподходящим размером проводника или повреждением электрических контактов.
Регулярный осмотр и соответствующие электрические испытания помогают выявить потенциальные проблемы.
Регулярное техническое обслуживание должно включать:
Визуальный осмотр корпуса АТС
Просмотр состояния контроллера и записей сигналов тревоги
Проверка автоматических рабочих настроек
Запланированные тесты функционального переноса
Проверка электрических соединений
Документирование работ по техническому обслуживанию
Интервалы технического обслуживания должны соответствовать рекомендациям производителя и применимым нормативным требованиям.
Для установки аварийного и резервного электропитания см. соответствующие положения NFPA 110 и применимые местные стандарты.
Автоматический переключатель резерва является лишь одним из компонентов надежной резервной энергосистемы.
Дизель-генератор, электрораспределительное оборудование, пульт управления, защитные устройства и АВР должны работать вместе.
При выборе дизель-генератора для автоматического резервного режима проектировщики проекта должны оценить:
Требуемая мощность в режиме ожидания
Напряжение и частота генератора
Совместимость с контроллером автоматического запуска
Ожидаемая электрическая нагрузка
Требования к запуску двигателя и восстановлению нагрузки
Условия установки
Требования к электрозащите
Будущее расширение системы
В DIYPOWER мы поставляем дизельные генераторы и силовое оборудование для коммерческого и промышленного применения.
Ассортимент нашей генераторной продукции охватывает различные мощности и эксплуатационные требования, что позволяет клиентам оценивать оборудование в соответствии с потребностями их проекта.
При планировании установки дизель-генератора и АВР перед запросом предложения полезно подготовить следующую информацию:
Информация о проекте | Требуется подробная информация |
|---|---|
Мощность генератора | Требуемая кВт или кВА |
Электрическая система | Напряжение, частота и количество фаз |
Приложение | Коммерческие, промышленные, аварийные или другие |
Требование ОВД | Автоматический или ручной перевод |
Подключенные нагрузки | Типы нагрузки, максимальная нагрузка и пусковые требования |
Установка | Крытый или открытый |
Функции управления | Дистанционный запуск, мониторинг и управление нагрузкой |
Местоположение проекта | Страна и применимые электрические стандарты |
Предоставление полной информации о проекте помогает технической команде оценить совместимость оборудования и определить подходящую конфигурацию генератора.
Нет. ATS обычно требуется, когда необходимо автоматическое переключение между электроэнергией из сети и мощностью резервного генератора. В некоторых приложениях вместо этого можно использовать правильно установленное оборудование для ручной передачи. Окончательное требование зависит от установки, условий эксплуатации и применимых электротехнических норм и правил.
Да. Дизель-генератор может работать независимо или питать электрические нагрузки через утвержденную систему ручного переключения. Однако без подходящего оборудования автоматического переключения передача электроэнергии между энергоснабжающим источником и генератором может потребовать ручного вмешательства.
Общее время восстановления электропитания зависит от обнаружения отключения, временных задержек контроллера, времени запуска генератора, стабилизации напряжения и частоты, а также механизма переключения АВР. Обычной системе резервного генератора обычно требуется несколько секунд для восстановления мощности генератора. Вся система должна быть проверена, когда требуется определенное время восстановления.
Панель управления генератором контролирует и управляет работой генератора, включая запуск, остановку, сигналы тревоги и электрические параметры. АВР контролирует доступность источников питания и распределяет электрическую нагрузку между источниками. Оба устройства работают вместе в автоматической резервной системе электропитания.
3-полюсный АВР обычно переключает три фазных провода, а 4-полюсный АВР также переключает нейтральный провод. Правильный выбор зависит от схемы заземления, требований к нейтрали, конструкции электрической системы и применимых норм. Квалифицированный инженер-электрик должен определить соответствующую конфигурацию.
Да, АВР может быть частью системы резервного электропитания, питаемой от нескольких генераторных установок. Однако для таких установок может потребоваться дополнительное параллельное оборудование, средства управления генератором, защитные устройства и системы управления нагрузкой.
ATS в первую очередь управляет передачей источника энергии. Хотя некоторые системы включают функции управления нагрузкой, защита генератора от перегрузки зависит от правильно спроектированного оборудования электрической защиты и управления генератором.
Автоматический переключатель резерва для дизель-генератора является важным компонентом резервных энергосистем, требующих автоматического переключения электрической нагрузки во время отключений электроэнергии.
Это особенно ценно в коммерческих зданиях, промышленных объектах, учреждениях здравоохранения, центрах обработки данных и других приложениях, где важно надежное резервное питание.
Однако выбор подходящего АВР требует тщательной оценки мощности генератора, номинального электрического тока, напряжения, совместимости управления, схемы заземления и характеристик нагрузки.
В DIYPOWER мы помогаем клиентам оценить решения для дизельных генераторов для различных коммерческих и промышленных требований к электроснабжению.
Изучите нашу линейку дизельных генераторов или свяжитесь с DIYPOWER , чтобы обсудить мощность генератора вашего проекта, электрическую конфигурацию и требования к интеграции ATS.
