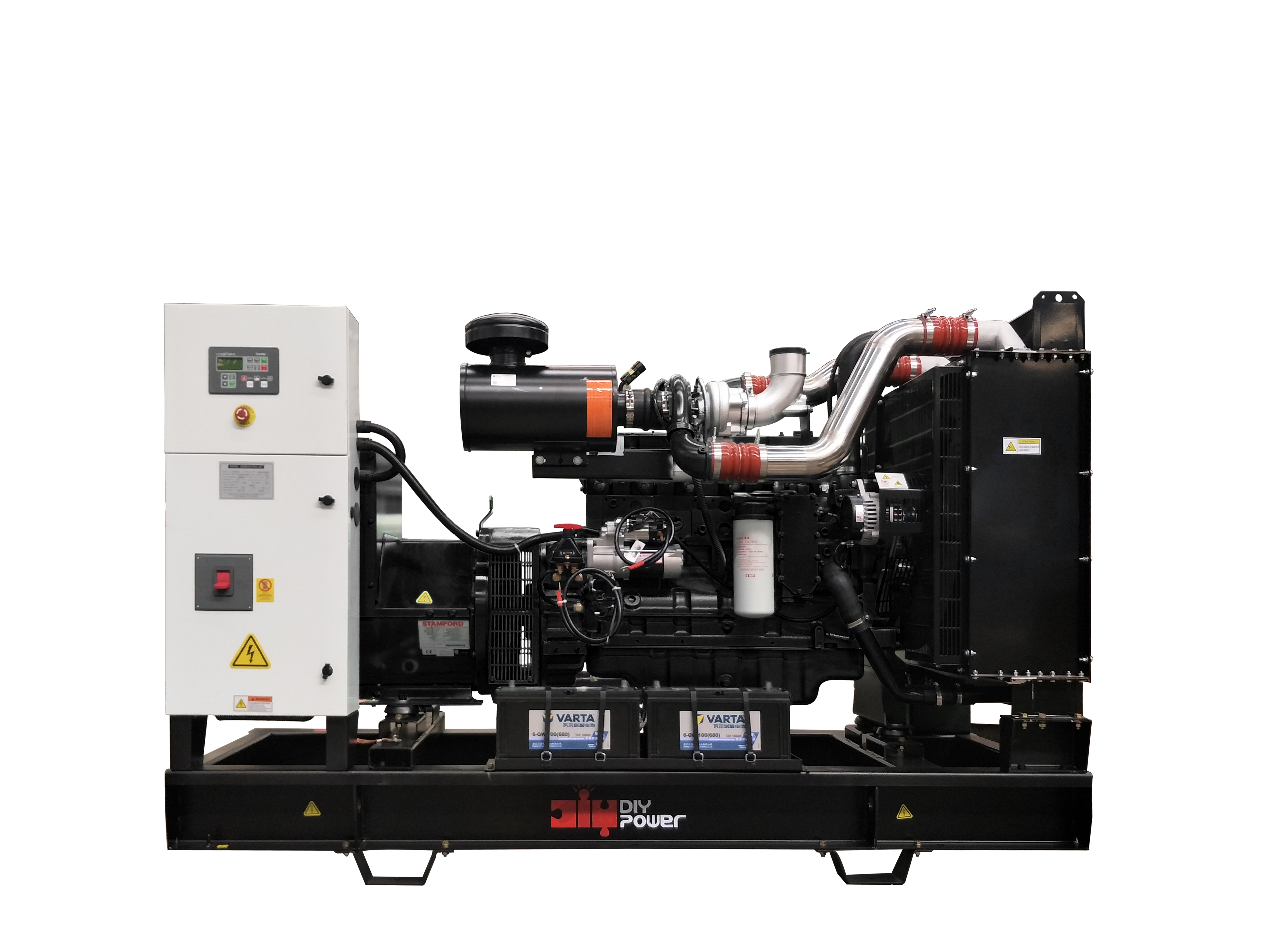

Нестабильная выходная мощность генератора угрожает чувствительной электронике, промышленному оборудованию и критической инфраструктуре. Колебания мощности приводят к немедленному выходу оборудования из строя и увеличению простоев. Когда генератор колеблется под нагрузкой или выдает напряжение за пределами допустимых допусков, операторы сталкиваются с прямой диагностической проблемой. Вы должны определить, связана ли проблема с частотой вращения двигателя или управлением возбуждением. Неспособность изолировать и устранить проблемы с возбуждением постоянно ухудшает качество электроэнергии, вызывая перегорание двигателей и подгорание материнских плат.
Восстановление надежного энергоснабжения требует точной калибровки или стратегической замены регулятора напряжения генератора . В этом руководстве подробно описаны технические протоколы безопасной настройки, тестирования и оценки этих компонентов. Мы охватываем базовое тестирование, регулировку потенциометра и процедуры прошивки в полевых условиях. Выполнение этих шагов гарантирует стабильную подачу электроэнергии в различных операционных средах.
Оглавление
Точность не подлежит обсуждению: регулировка регулятора напряжения генератора требует изоляции устройства от нагрузки и использования калиброванных мультиметров для достижения точных базовых показателей (например, 120 В/240 В для стандартных устройств или определенных междуфазных напряжений для промышленных систем).
За пределами базового напряжения. Правильная калибровка включает настройку вторичных параметров, включая точку перегиба при пониженной частоте (UFRO) и настройки стабильности (STAB), чтобы предотвратить падение и колебания напряжения во время изменений нагрузки.
Порог ремонта или замены: если АРН не может поддерживать стабильное напряжение после регулировки потенциометра или если герметизирующий состав демонстрирует термическое разложение, требуется немедленная замена, чтобы снизить риск для оборудования, расположенного ниже по цепи.
Совместимость системы. Выбор регулятора на замену требует подбора метода возбуждения генератора (шунт, PMG или AREP), чтобы обеспечить соответствие характеристик переходных процессов эксплуатационным требованиям.
Чистая энергия определяет основу современных электротехнических операций. Для этого требуется стабильное напряжение и частота при различных нагрузках. Основным показателем успеха функциональной системы возбуждения является поддержание выходного напряжения в пределах жесткого допуска. Отраслевые стандарты требуют отклонения от ±1% до ±2%. Этот допуск должен сохраняться независимо от изменений входных данных или внезапных колебаний нагрузки. Оборудование, расположенное ниже по потоку, полностью зависит от этой стабильности. При падении напряжения сила тока резко возрастает. Эта обратная зависимость приводит к перегреву обмоток двигателя и вибрации магнитных контакторов, которые в конечном итоге завариваются.
Регулятор действует как мозг генератора. Он непрерывно контролирует выходное напряжение непосредственно с обмоток статора. Он сравнивает это фактическое напряжение с заранее заданным значением. Когда нагрузка подключается к генератору, выходное напряжение естественным образом падает. Регулятор моментально фиксирует это падение. Он реагирует увеличением постоянного тока, подаваемого на статор возбудителя. Это увеличенное магнитное поле индуцирует более высокое переменное напряжение в роторе возбудителя, которое выпрямляется в постоянный ток и подается на главный ротор. Усиленное основное магнитное поле увеличивает выходную мощность статора, восстанавливая равновесие. Весь процесс происходит за миллисекунды.
Прежде чем приступать к калибровке, технические специалисты должны изолировать неисправности возбуждения от неисправностей регулятора. Вы можете определить основную причину, наблюдая за зависимостью между напряжением и частотой. Установите этот базовый уровень, чтобы избежать ненужных корректировок компонентов.
Симптом наблюдается под нагрузкой | Частота (Гц) Статус | Главный подозреваемый | Рекомендуемое действие |
|---|---|---|---|
Напряжение падает значительно (>10%) | Стабильно (например, держится на частоте 60 Гц) | Система возбуждения/регулятор | Отрегулируйте потенциометр VOLT; проверить сопротивление статора возбудителя. |
Напряжение и частота падают вместе | Падает пропорционально (например, падает до 55 Гц) | Регулятор двигателя / Подача топлива | Проверьте топливные фильтры, отрегулируйте тягу регулятора. |
Изменение напряжения (колеблется вверх и вниз) | Стабильный | Схема стабилизации регулятора | Настройте потенциометр STAB. |
Выходное нулевое напряжение при запуске | Стабильный | Потеря остаточного магнетизма/перегорание АРН | Просветите поле; осмотрите регулятор на наличие повреждений. |
Настройка электрооборудования под напряжением сопряжена с серьезными рисками. Вспышки дуги и поражение электрическим током остаются постоянной угрозой во время диагностических процедур. Катастрофическое повреждение генератора происходит в случае неправильной регулировки. Никогда не пытайтесь калибровать устройство, пока оно подключено к нагрузке. Внезапный скачок напряжения во время регулировки приведет к разрушению подключенной электроники. Всегда изолируйте генератор с помощью главного выходного выключателя перед началом любой процедуры калибровки.
Для правильной калибровки требуются специальные откалиброванные инструменты. Не полагайтесь на аналоговые датчики, встроенные в панель генератора. Им не хватает точности, они часто застревают или смещаются со временем.
Мультиметры True-RMS. Стандартные мультиметры рассчитывают среднеквадратичное значение на основе идеальной синусоидальной волны. Генераторы под нагрузкой часто выдают искаженные сигналы. Только измеритель True-RMS обеспечивает точные показания напряжения в таких условиях.
Цифровые частотомеры или оптические тахометры для проверки оборотов двигателя.
Изолированные прецизионные отвертки (часто с плоской головкой) для регулировки потенциометра.
Диэлектрические перчатки, рассчитанные на максимальное выходное напряжение генератора.
Защитная маска для лица от вспышки дуги и огнестойкая одежда.
Генераторы испытывают тепловое расширение. Медные обмотки меняют сопротивление при нагревании. Прежде чем снимать базовые показания, необходимо довести генератор до нормальной рабочей температуры. Следуйте точно этой последовательности, чтобы подготовить машину к калибровке.
Отключите все нагрузки объекта, отключив главный выключатель генератора.
Запустите двигатель и дайте ему поработать на холостом ходу в течение двух минут, чтобы масло циркулировало.
Доведите двигатель до номинальных оборотов.
Запустите установку без нагрузки минимум на пятнадцать минут, чтобы достичь теплового равновесия.
Убедитесь, что двигатель работает на стандартной рабочей скорости. Для систем с частотой 60 Гц требуется ровно 3600 об/мин (или 1800 об/мин для 4-полюсных устройств). Для систем с частотой 50 Гц целевая скорость 3000 об/мин (или 1500 об/мин).
Убедитесь, что частотный выход включен. Частота определяет потенциал напряжения. Если частота отключена, калибровка напряжения не удастся.
Сначала необходимо найти блок регулятора. В большинстве промышленных и коммерческих агрегатов он находится внутри концевого раструба генератора. Снимите жалюзийные панели доступа в задней части генератора. В бытовых и портативных генераторах компонент обычно находится непосредственно за корпусом панели управления или под торцевой крышкой. Аккуратно снимите крепежные винты. Обращайтесь с жгутами быстроразъемных проводов с осторожностью. Старые провода становятся хрупкими из-за воздействия тепла. Не тяните за сами провода; Крепко возьмитесь за пластиковые разъемы и освободите их.
Установите свою отправную точку. При стабилизированном двигателе и разомкнутом главном выключателе измерьте напряжение холостого хода непосредственно на клеммах главного выключателя с помощью мультиметра True-RMS. Запишите это первоначальное чтение. Сравните его с целевым напряжением, чтобы определить отклонение тока. Этот базовый уровень показывает, насколько агрессивными должны быть ваши корректировки.
Потенциометр напряжения обычно имеет маркировку «VOLT» или «V» на блоке компонентов. Он оснащен небольшим латунным или пластиковым регулировочным винтом. Вставьте изолированную отвертку в потенциометр VOLT. Поворачивайте винт очень медленно. Поворот по часовой стрелке обычно увеличивает напряжение. Повороты против часовой стрелки уменьшают его. Внимательно следите за мультиметром. Регулируйте с небольшими приращениями и подождите две секунды, пока магнитное поле стабилизируется.
Тип системы | Номинальное целевое напряжение | Рекомендуемая настройка без нагрузки | Рассуждение |
|---|---|---|---|
Портативный однофазный (120 В) | 120 В | 122 В – 124 В | Учитывает падение напряжения на 2–4 В при запуске тяжелого инструмента или прибора. |
Разделенная фаза для жилых помещений (120/240 В) | 240В | 244 В – 248 В | Гарантирует, что напряжение не опустится ниже 230 В при полной нагрузке дома. |
Промышленная трехфазная сеть (277/480 В) | 480В | 480 В – 482 В | Промышленные регуляторы имеют более жесткие допуски и меньший провал. |
Настройка UFRO защищает возбудитель от перегрева при работе на низкой скорости. Он устанавливает «точку перегиба», где регулятор начинает падать напряжение пропорционально скорости двигателя. Для системы с частотой 60 Гц эта точка перегиба обычно устанавливается на уровне 58 или 59 Гц. Если частота вращения двигателя падает ниже этой точки, напряжение падает, чтобы предотвратить чрезмерный ток в поле возбудителя.
Если вы установите слишком высокую точку перегиба UFRO, генератор преждевременно отключит напряжение во время обычных незначительных колебаний скорости. Это имитирует сбой питания и вызывает сброс нагрузки. Отрегулируйте потенциометр UFRO только в том случае, если вы убедились, что частота двигателя совершенно стабильна и составляет 60 Гц (или 50 Гц), а напряжение по-прежнему хаотично падает. Чтобы установить его, вручную уменьшите частоту вращения двигателя до 58 Гц, поворачивайте потенциометр UFRO до тех пор, пока напряжение не начнет падать, затем верните двигатель на частоту 60 Гц.
Потенциометр стабильности контролирует время реакции системы возбуждения. Это предотвращает скачки напряжения, которые представляют собой непрерывные колебания напряжения вверх и вниз. Если стрелка измерителя напряжения ритмично подпрыгивает, настройка стабильности отключена. Медленно поворачивайте винт STAB, пока показания напряжения не зафиксируются. Не поворачивайте его слишком далеко. Чрезмерная настройка стабильности делает переходный процесс слишком медленным. Вялый отклик означает, что генератору потребуется слишком много времени, чтобы восстановить напряжение при большой нагрузке двигателя, что может привести к остановке двигателя.
При неудачной калибровке замена становится обязательной. Рынок предлагает три основные категории запасных компонентов. Запасные части от производителей оригинального оборудования (OEM) обеспечивают прямую и точную замену. Универсальные агрегаты послепродажного обслуживания обеспечивают широкую совместимость с различными брендами. Модернизированные цифровые регуляторы обеспечивают расширенное управление сложными энергосистемами.
Вы должны оценивать замену на основе строгих технических параметров. Совместимость – это главный вопрос. Вы должны подобрать новый компонент к конкретному типу возбуждения генератора. Система с самовозбуждением (шунтовая) основана на остаточном магнетизме и выходе статора. В системе генератора с постоянными магнитами (PMG) используется отдельный ротор для подачи чистой, изолированной энергии на регулятор. Вы не можете менять эти типы взаимозаменяемо.
Масштабируемость и расширенные функции важны для более крупных установок. Цифровые устройства обеспечивают программируемое ПИД-управление. Они позволяют техническим специалистам точно настроить кривую отклика генератора. Многие цифровые устройства также оснащены возможностями удаленного мониторинга и регистрации данных. Это позволяет менеджерам объектов отслеживать переходные процессы и прогнозировать сбои до того, как они приведут к простою.
Каждый выбор замены предполагает компромиссы. Вы должны сопоставить первоначальные затраты с долгосрочной надежностью.
Тип регулятора | Основное преимущество | Основной недостаток | Лучший вариант использования |
|---|---|---|---|
Прямая замена OEM | Точный форм-фактор, гарантированная совместимость, проверенное время безотказной работы. | Более высокая первоначальная цена покупки, иногда из-за задержек в цепочке поставок. | Критически важная инфраструктура, резервное копирование больниц, центры обработки данных. |
Универсальный вторичный рынок | Доступность, низкая первоначальная стоимость. | Требуется индивидуальный монтаж, модификация проводки, меньшая термическая устойчивость. | Устаревшее оборудование, портативные строительные генераторы, сельскохозяйственные насосы. |
Цифровые обновления | Программируемые контуры ПИД, дистанционный мониторинг, точное управление переходными процессами. | Требуется специализированное программное обеспечение для программирования, сложная установка. | Синхронизированные многогенераторные установки, предприятия тяжелой промышленности. |
Физическая установка требует методического выполнения во избежание ошибок проводки. Ослабленное соединение здесь мгновенно разрушит новый компонент.
Задокументируйте существующий жгут проводов перед снятием старого устройства. Сделайте четкие фотографии. Обратите внимание на конкретное расположение F+ (положительное поле), F- (отрицательное поле), чувствительных проводов и входов питания.
Отсоедините аккумулятор, чтобы предотвратить случайный запуск двигателя.
Снимите неисправный блок и очистите монтажную поверхность. Удалите старую термопасту и мусор.
Надежно закрепите новый блок. Обеспечьте достаточный отвод тепла. Генераторы сильно вибрируют. Неплотное крепление приводит к поломке детали. Нанесите на крепежные болты жидкость для фиксации резьбы.
Завершите все соединения с надлежащим моментом затяжки. Повреждения с высоким сопротивлением возникают, когда плоские разъемы или клеммные винты остаются незатянутыми. Обожмите новые плоские клеммы, если на старых имеются признаки окисления.
Прежде чем восстанавливать заряд батареи, убедитесь, что каждое соединение соответствует исходной документации.
Генераторы иногда теряют остаточный магнетизм. Это происходит после длительного хранения, катастрофического электрического сбоя или при замене основных компонентов возбуждения. Без остаточного магнетизма новый регулятор не имеет базового напряжения, которое можно было бы считывать при запуске. Это не будет волновать поле. Вы запустите двигатель, и мультиметр покажет ноль вольт.
Необходимо выполнить процедуру перепрошивки (поляризации) в полевых условиях. Полностью отсоедините провода F+ и F- от регулятора. Если вы оставите их подключенными, напряжение батареи вернется и перегорит диоды в вашем новом регуляторе. Подсоедините отрицательную клемму стандартной батареи напряжением 12 В к F-проводу. Подсоедините перемычку к положительной клемме аккумулятора 12 В. Кратковременно прикоснитесь другим концом перемычки к проводу F+. Удерживайте ее не более трех-пяти секунд. Вы увидите небольшую искру. Это замыкает цепь и восстанавливает магнитное поле в роторе. Подсоедините провода к регулятору и запустите генератор.
Статические испытания без нагрузки подтверждают только работоспособность устройства в состоянии покоя. Вы должны выполнить тест со ступенчатой нагрузкой, чтобы оценить переходный процесс. Подключите генератор к блоку резистивной/реактивной нагрузки или к контролируемой нагрузке объекта. Примените многоуровневую последовательность нагрузки. Контролируйте время восстановления напряжения на каждом этапе.
Шаг загрузки | Ожидаемое падение напряжения | Ожидаемое время восстановления | Действия, если тест не пройден |
|---|---|---|---|
От 0% до 25% нагрузки | < 5% | < 1 секунды | Убедитесь, что подача топлива в двигатель стабильна. |
Нагрузка от 25% до 50% | < 10% | 1–1,5 секунды | Слегка отрегулируйте потенциометр STAB по часовой стрелке. |
Нагрузка от 50% до 100% | < 15% | 1,5–2 секунды | Проверьте диоды ротора возбудителя на предмет неисправности. |
Если напряжение резко падает или колеблется во время испытания со ступенчатой нагрузкой, настройки STAB требуют дальнейшей настройки. Если настройка не удалась, статор возбудителя или главный ротор могут иметь закороченные обмотки.
Профессиональное обслуживание требует строгой документации. Зарегистрируйте окончательные показатели напряжения холостого хода и полной нагрузки. Запишите показания частоты на каждом этапе нагрузки. Эта документация соответствует результатам аудита технического обслуживания объектов. Это сохраняет гарантийные требования в неизменном виде. Стандарты безопасности требуют подтверждения того, что генератор работает в пределах установленных допусков. Сохраните этот журнал в корпусе генератора для дальнейшего использования. Напишите дату и окончательные настройки напряжения прямо на корпусе регулятора ручкой.
Проведите сегодня проверку базового напряжения без нагрузки с помощью мультиметра True-RMS, чтобы выявить любые существующие отклонения.
Прежде чем выполнять какие-либо регулировки напряжения, убедитесь, что выходная частота двигателя стабильно составляет 60 Гц или 50 Гц.
Проверьте физическое состояние блока регулятора на наличие расплавленного заливочного состава, подгоревших клемм или трещин корпуса.
Ежегодно проводите многоуровневое тестирование с пошаговой нагрузкой, чтобы проверить возможности реагирования на переходные процессы и записать время восстановления.
Немедленно замените устройство эквивалентом OEM, если регулировка потенциометра не стабилизирует источник питания.
О: Для стандартных портативных устройств установите напряжение холостого хода в диапазоне от 122 В до 124 В. Для систем с расщепленной фазой мощностью 5000 Вт и более целевое значение должно составлять от 244 до 248 В без нагрузки. Эта слегка повышенная настройка компенсирует естественное падение напряжения при подключении тяжелых нагрузок, поддерживая напряжение нагрузки вблизи номинального значения.
О: Симптомы включают нестабильное колебание напряжения, значительное падение выходного напряжения под нагрузкой при стабильных оборотах двигателя или генератор, выдающий нулевое напряжение. К физическим признакам относятся запах горелого, трещины в корпусе или расплавленная заливочная масса на блоке компонентов.
О: Если точка перегиба спада пониженной частоты установлена слишком высоко, генератор преждевременно отключит выходное напряжение во время обычных, незначительных падений частоты вращения двигателя. Это имитирует сбой питания и приводит к ненужному отключению подключенного оборудования.
О: Нет. При обходе этого компонента в поле возбудителя подается нерегулируемый ток. Это вызывает неконтролируемое напряжение, мгновенно разрушающее подключенную электронику и вызывающее катастрофическое тепловое повреждение обмоток статора генератора.
A: Отсоедините полевые провода от регулятора. Подключите отрицательную клемму батареи 12 В к проводу отрицательного возбуждения. Кратковременно коснитесь перемычки между положительной клеммой аккумулятора и проводом положительного возбуждения на три секунды, чтобы восстановить остаточный магнетизм.
О: Колебания под нагрузкой обычно указывают на неправильно настроенный потенциометр стабильности (STAB), неисправный компонент возбуждения или регулятор двигателя, который пытается поддерживать постоянные обороты. Сначала необходимо изолировать стабильность частоты от стабильности напряжения.
О: Шунтирующая система потребляет мощность непосредственно от главного статора, а это означает, что падение напряжения может ухудшить возбуждение во время тяжелого запуска двигателя. Генератор с постоянными магнитами (PMG) использует отдельный ротор для обеспечения изолированной, чистой энергии, обеспечивая превосходную переходную характеристику.
