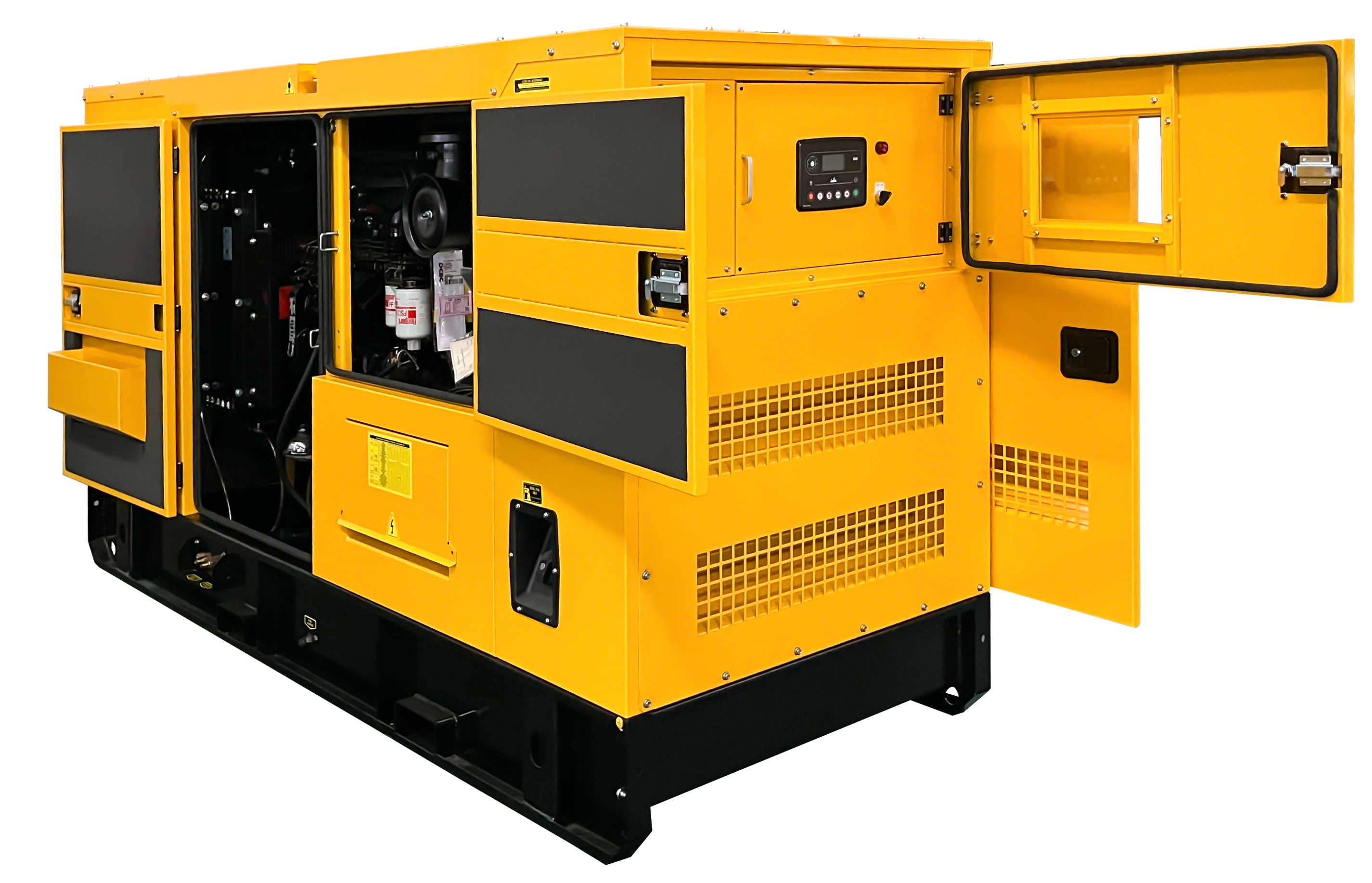

Приоритет мощности при игнорировании электрической конфигурации является частой ошибкой при закупках. Многие покупатели полностью сосредотачиваются на том, какую мощность производит агрегат. Они упускают из виду точную электрическую конфигурацию, необходимую для объекта или подключенного оборудования. Подача неправильной мощности или неправильная конфигурация фаз приводит к тяжелым последствиям. Это приводит к катастрофическому выходу оборудования из строя. Это лишает гарантии производителя. Это создает значительный риск возникновения электрических пожаров. Более того, несовместимое устройство не может легально или безопасно подключиться к резервному выключателю объекта.
Чтобы предотвратить эти сбои, вам нужна систематическая, инженерно-выверенная структура. Вы должны тщательно проверить электроснабжение вашего объекта. Вы должны оценить однофазные и трехфазные требования на основе фактических типов нагрузки. Выбор правильного напряжения генератора обеспечивает безопасную, соответствующую требованиям и непрерывную работу во время перебоев в подаче электроэнергии. В этом руководстве описываются технические характеристики, риски внедрения и точные шаги, необходимые для согласования вашего энергетического оборудования с инфраструктурой вашего предприятия.
Напряжение определяет совместимость. В то время как мощность определяет, сколько может работать оборудование, напряжение генератора определяет, может ли оборудование работать физически и безопасно.
Фазовая конфигурация имеет решающее значение: выбор между однофазной (типичной для жилых/легких коммерческих помещений) и трехфазной (коммерческой/промышленной) является не подлежащим обсуждению первым шагом в процессе закупок.
Согласование условий эксплуатации на объекте. Самый надежный метод выбора напряжения генератора для резервных приложений — это согласование с существующей на объекте служебной панелью и спецификациями безобрывного переключателя.
Реалии падения напряжения: Реализация должна учитывать длину кабеля, пусковые перенапряжения двигателя и допустимые пределы отклонений, чтобы предотвратить провалы напряжения, которые разрушают чувствительную электронику.
Оглавление
Понимание электроэнергетики требует определения трех взаимосвязанных показателей. Напряжение представляет собой электрическое давление. Он измеряет силу, толкающую электроны через проводник. Ампераж представляет собой ток. Он измеряет объем электронов, проходящих мимо определенной точки. Мощность представляет собой общую выходную мощность или фактическую выполненную работу. Эти три элемента образуют строгую математическую связь. Вы рассчитываете общую мощность по формуле: Ватты = Вольты х Амперы.
Вы не можете изолировать одну метрику, не затрагивая другие. Высокое электрическое давление позволяет передавать ту же общую мощность, используя меньший ток. Это соотношение определяет размер провода, пределы выключателя и совместимость оборудования. Мощному двигателю для вращения требуется определенная общая мощность. Если вы подаете эту мощность при более низком давлении, двигатель должен потреблять больший ток для компенсации. Этот основной физический принцип определяет каждое решение при проектировании энергосистемы.
Метрика | Определение | Роль в проектировании системы | Единица измерения |
|---|---|---|---|
Напряжение (В) | Электрическое давление | Определяет совместимость оборудования и требования к изоляции. | Вольты |
Сила тока (А) | Текущий поток | Определяет сечение проводов и размер автоматического выключателя | Усилители |
Мощность (Вт) | Общая выходная мощность | Определяет общую мощность генератора | Ватты / Киловатт (кВт) |
Стандартные потребительские советы часто полностью сосредоточены на мощности. Покупатели составляют список приборов и покупают блок мощностью 10 000 Вт, исходя исключительно из общей мощности. Такой подход в корне ошибочен. Высокопроизводительный агрегат бесполезен, если он выдает напряжение 120 В, а вашему основному скважинному насосу требуется напряжение 240 В. Мощность диктует пределы мощности. Электрическое давление диктует физическую и электрическую совместимость. Давление должно точно соответствовать конструкции оборудования.
Несоответствующее электрическое давление быстро разрушает оборудование. Условия пониженного напряжения вынуждают двигатели потреблять чрезмерную силу тока для поддержания необходимой мощности. Этот избыточный ток приводит к сильному нагреву. Двигатель перегревается, глохнет и со временем перегорает внутренние обмотки. Не менее разрушительны и условия перенапряжения. Пропускание избыточного электрического давления через цепь приводит к пробою изоляции. Он мгновенно поджаривает чувствительные платы. К согласованию электрического давления следует относиться как к строгому требованию безопасности, а не как к второстепенной функции. Выездные специалисты ежедневно видят разрушенные компрессоры систем отопления, вентиляции и кондиционирования воздуха, поскольку руководитель объекта предположил, что достаточно мощный генератор может обеспечить питание чего угодно.
Эта конфигурация обеспечивает базовое питание для изолированных приложений. В нем используется один горячий провод и нейтральный провод. Основной вариант использования включает в себя электроинструменты на рабочей площадке, базовое аварийное освещение и небольшие автоматические приборы. Эти устройства обычно оснащены стандартными розетками на 15 А или 20 А. Они предлагают высокую мобильность и простоту эксплуатации для временных установок. Строительные бригады полагаются на них для работы воздушных компрессоров, отрезных пил и зарядных устройств до того, как на объекте будет подано временное электроснабжение.
Ограничения этой конфигурации серьезны. Вы не можете питать тяжелые приборы, такие как центральные кондиционеры или глубинные насосы. Вы не можете интегрировать эти устройства в резервные переключатели всего объекта. Им не хватает двойной силовой структуры, необходимой для современных распределительных панелей. Использование этой конфигурации ограничивает вас только приложениями с удлинителем. Попытка подключить блок строго на 120 В к стандартной строительной панели приведет к отключению половины цепей.
Это стандартная двухфазная услуга для домов и небольших торговых помещений. Генератор вырабатывает напряжение 240 В на двух горячих ветвях. Нейтраль с отводом по центру разделяет это давление, образуя две отдельные цепи 120 В. Эта конфигурация питает стандартные настенные розетки на 120 В и одновременно поддерживает тяжелую технику на 240 В. Он эффективно управляет компрессорами систем отопления, вентиляции и кондиционирования, электрическими духовками и мощными сушилками. Это конфигурация по умолчанию практически для всех резервных систем в жилых домах.
Вы должны оценить конкретные требования к подключению для этой категории. Для портативных устройств проверьте требуемые типы розеток NEMA. Для подключения к ручному безобрывному переключателю часто понадобится запорная заглушка L14-30R или 14-50R. Для резервных блоков оцените характеристики клеммной колодки жесткого кабеля. Устройство должно поддерживать четырехпроводное соединение (два провода, нейтраль и земля) для безопасной интеграции с главной распределительной панелью.
Розетка NEMA | Конфигурация | Сила тока | Типичное применение |
|---|---|---|---|
5-20р. | 120 В (горячее, нейтральное, заземление) | 20А | Стандартные рабочие инструменты, удлинители для тяжелых условий эксплуатации. |
Л5-30Р | Блокировка 120 В | 30А | Подключения RV, однофазные распределительные коробки |
Л14-30Р | Блокировка 120/240 В (2 контакта, нейтраль, земля) | 30А | Ручные переключатели резерва для домашнего резервного питания (до 7200 Вт) |
14-50р | Прямое лезвие 120/240 В | 50А | Большие портативные генераторы, тяжелое оборудование, зарядка электромобилей |
Эта конфигурация является стандартной для коммерческих зданий, серверных помещений и торговых комплексов. Он использует три отдельных переменных тока. Каждый ток достигает пика в разное время, обеспечивая непрерывную и плавную подачу энергии. Вы можете получить 208 В, подключив любые две «горячие» ножки. Вы можете получить 120 В, подключив любую горячую ногу к нейтрали. Такая гибкость делает его весьма желательным для объектов смешанного назначения.
Эта установка обеспечивает значительно более высокую эффективность нагрузки двигателя. Он балансирует распределение мощности равномерно по трем ножкам. Этот баланс снижает требования к размеру проводников и снижает выделение тепла в распределительных панелях. Это оптимальный выбор для объектов, в которых используются несколько крышных систем отопления, вентиляции и кондиционирования, коммерческое холодильное оборудование и обширные системы освещения. При аудите коммерческого сайта вы часто будете сталкиваться с этой конкретной конфигурацией Wye.
Для эффективной работы в тяжелых промышленных условиях требуется мощное электрическое давление. Эта конфигурация питает производственные предприятия, крупные сельскохозяйственные предприятия и тяжелую технику. Высокое электрическое давление позволяет массивным двигателям работать при более низкой силе тока. Это уменьшает требуемый размер внутренней проводки и контакторов. Это сводит к минимуму потери энергии при длинных кабелях на обширных объектах. Для двигателя мощностью 100 лошадиных сил, работающего от напряжения 480 В, требуется значительно меньше медной проводки, чем для того же двигателя, работающего от напряжения 208 В.
Реализация этой конфигурации требует тщательного планирования объекта. Высокое давление не подходит для стандартных розеток или офисного оборудования. Если на объекте необходимы удобные розетки на 120 В, необходимо установить специализированные понижающие трансформаторы. Трансформаторы уменьшают первичное напряжение 480 В до вторичного напряжения 120 В, пригодного для компьютеров и небольших инструментов. Менеджеры объекта должны учитывать физическую площадь и тепловыделение этих сухих трансформаторов при проектировании электрощитового помещения.
Вы должны начать с определения текущих параметров утилиты. Найдите главную распределительную панель или основной счетчик коммунальных услуг за пределами здания. Найдите табличку с техническими данными производителя или бирку с техническими характеристиками коммунальной компании. Эта этикетка содержит точные электрические параметры вашей входящей сети. Не угадывайте и не полагайтесь на устаревшие чертежи зданий. Физическая проверка обязательна.
Определите конкретные характеристики таблички технических данных. Вы увидите такие обозначения, как «120/240 В, 1 фаза, 3 провода» или «277/480 В, 3 фазы, 4 провода». Запишите это точное обозначение. Правило здесь абсолютное. Резервные блоки питания должны строго соответствовать этому эксплуатационному рейтингу. Вы не можете установить трехфазный резервный блок в однофазную сеть без сложного, дорогого и часто ненадежного преобразовательного оборудования. Если сеть обеспечивает трехфазное напряжение 208 В, ваш резервный генератор должен выдавать ровно трехфазное напряжение 208 В.
Создайте полный список нагрузки всех приборов и систем, которые вы собираетесь питать. Пройдитесь по объекту и задокументируйте каждое критически важное устройство. Отделите устройства Plug-and-Play от проводной инфраструктуры. К устройствам Plug-and-Play относятся компьютеры, мониторы и портативные инструменты. Проводная инфраструктура включает скважинные насосы, системы обработки воздуха HVAC и коммерческие холодильные установки.
Откройте каждую подпанель и задокументируйте размеры и маркировку выключателей.
Проверьте бирки данных на всем основном механическом оборудовании (ОВиК, насосы, компрессоры).
Запишите указанные напряжение, фазу, рабочий ток и пусковой ток для каждого устройства.
Сгруппируйте оборудование по отдельным категориям в зависимости от конкретных электрических требований.
Определите любое специализированное оборудование, требующее строгих электрических допусков. Машины медицинской визуализации, фрезерные станки с ЧПУ и серверные стойки предприятий не терпят колебаний. Документирование этих чувствительных нагрузок определяет качество генератора, который вы должны указать позже. Генератор стандартной конструкции разрушит чувствительную плату управления ЧПУ из-за загрязнения выходной мощности.
Двигателям требуется значительно больше энергии для запуска, чем для непрерывной работы. Вы должны понимать разницу между рабочими и стартовыми ваттами. Рабочие ватты представляют собой мощность, необходимую для поддержания работы. Стартовая мощность представляет собой огромный импульс, необходимый для преодоления инерции двигателя. Этот всплеск длится всего несколько секунд, но создает огромную нагрузку на генератор.
Поручите своей команде определить одно устройство с самыми высокими стартовыми требованиями. Обычно это 5-тонный компрессор HVAC на 240 В или промышленный подъемный двигатель. Найдите ток заторможенного ротора (LRA) на бирке с данными двигателя. Добавьте эту огромную стартовую мощность к общей рабочей мощности всех других устройств, которые будут работать одновременно. Этот расчет устанавливает минимальный необходимый размер генератора переменного тока. Выбор размера, основанный на этом пиковом всплеске, предотвращает серьезные провалы напряжения во время запуска. Если вы проигнорируете LRA, автоматический выключатель генератора будет срабатывать каждый раз, когда включается кондиционер.
Однофазные агрегаты идеально подходят для нагрузок до 1000 ампер. Эту конфигурацию следует указать, если основное оборудование является жилым или легким коммерческим оборудованием. Если на вашем предприятии используются стандартные двухфазные коммунальные услуги, это ваш обязательный выбор. Он легко справляется со стандартным освещением, офисным оборудованием и умеренными системами отопления, вентиляции и кондиционирования. Большинство торговых центров и отдельных ресторанов прекрасно работают от однофазного питания.
Этот выбор предполагает определенные компромиссы. Вы получаете выгоду от более низких первоначальных затрат на оборудование. Установка, как правило, проще и дешевле. Однако однофазная мощность менее эффективна для работы больших двигателей. Тяжелые двигатели, работающие от однофазной энергии, потребляют более высокую силу тока, выделяют больше тепла и обычно имеют более короткий срок службы, чем их трехфазные аналоги. Вы также сталкиваетесь с ограничениями на максимальный размер двигателей, которые вы можете установить.
Трехфазное питание является обязательным для определенных условий эксплуатации. Он необходим для промышленных двигателей, крупных центров обработки данных и тяжелого производства. Если на вашем предприятии имеется трехфазная сеть электроснабжения, ваш резервный блок должен соответствовать ей. Большие двигатели требуют непрерывных перекрывающихся импульсов мощности, которые могут обеспечить только три отдельных переменных тока. Трехфазный двигатель не имеет пускового конденсатора; чтобы начать вращение, он полностью полагается на вращение фаз.
Компромиссы здесь благоприятствуют долгосрочной операционной стабильности. Вы столкнетесь с более высокими первоначальными затратами на оборудование и установку. Переключатели резерва для этих систем сложны и дороги. Однако такая конфигурация обеспечивает более плавную подачу мощности. Это позволяет двигателям большой мощности работать холоднее, работать более эффективно и служить значительно дольше. Одно только уменьшение диаметра проволоки часто компенсирует более высокие первоначальные затраты на оборудование на крупных предприятиях.
Попытка обойти правильное согласование фаз приводит к серьезным техническим рискам. Для запуска трехфазного оборудования на однофазном блоке требуются фазовые преобразователи. Ротационные или статические фазовые преобразователи добавляют точки отказа. Они страдают от потери эффективности. Они часто не могут обеспечить чистую, сбалансированную мощность, необходимую для чувствительных промышленных приводов. Частотно-регулируемые приводы (ЧРП) особенно известны своими неисправностями при питании от фазовых преобразователей.
Фазовый дисбаланс представляет огромную опасность в трехфазных системах. Если вы подключите слишком много однофазных нагрузок на 120 В только к одной ветви трехфазного генератора переменного тока, система станет несбалансированной. Сильно нагруженная нога перегревается. Генератору трудно регулировать мощность. Этот дисбаланс ухудшает изоляцию обмоток генератора и в конечном итоге приводит к катастрофическому выходу генератора из строя. Во время установки необходимо равномерно распределить нагрузку 120 В по всем трем опорам. Электрики используют расчеты балансировки нагрузки, чтобы гарантировать, что ни одна ветвь не имеет отклонения более чем на 10% по сравнению с другими.
Расстояние ухудшает электрическое давление. Когда ток проходит через проводник, естественное сопротивление вызывает падение давления. Расстояние между источником питания и нагрузкой или безобрывным переключателем напрямую снижает доступное электрическое давление на клемме оборудования. Если вы разместите блок на расстоянии 200 футов от здания, оборудование внутри будет получать меньше энергии, чем производит генератор. Это жесткий физический предел, который нельзя игнорировать.
Чтобы смягчить это, вы должны применить стандартные инженерные правила. Основное эмпирическое правило требует увеличения сечения кабеля при длине более 100 футов. Более толстые кабели обладают меньшим сопротивлением. Точный расчет необходимого манометра предотвращает падение электрического давления ниже допусков оборудования. Если не увеличить размер кабелей, это приведет к медленному запуску двигателя и перегреву проводов. Двигатель, получающий напряжение 210 В вместо 240 В, будет потреблять чрезмерный ток, отключать автоматические выключатели и в конечном итоге перегорать.
Расстояние от генератора до АВР | Требуемый калибр провода (нагрузка 100 А при 240 В) | Расчетное падение напряжения | Операционное воздействие |
|---|---|---|---|
До 50 футов | #3 AWG Медь | Менее 1,5% | Оптимальная производительность, никаких проблем |
от 50 до 100 футов | #2 AWG Медь | Прибл. 2,0% | Безопасная эксплуатация в пределах допусков |
От 100 до 150 футов | #1 AWG Медь | Прибл. 2,5% | Требуется увеличение размера для предотвращения перенапряжения двигателя. |
От 150 до 200 футов | 1/0 AWG, медь | Прибл. 3,0% | Обязательное увеличение штата; высокий риск отключения электроэнергии в случае игнорирования |
Электрическая мощность редко бывает совершенно статичной. Приемлемые отклонения обычно находятся в пределах +/- 5% от номинального значения. Система 240 В, работающая при напряжении 235 В или 245 В, остается в пределах безопасных рабочих параметров. Большинство источников питания современного оборудования могут выдерживать эти незначительные, устойчивые отклонения, не вызывая повреждений. Сами коммунальные компании обычно поставляют электроэнергию, которая колеблется в пределах этого 5%-го окна в течение дня.
Более крупные, внезапные колебания очень разрушительны. Генераторы недостаточной мощности или внезапные изменения большой нагрузки вызывают значительные провалы и скачки напряжения. Когда включается большой компрессор, он может снизить давление в системе на 15% и более. Эти внезапные провалы приводят к выходу из строя блоков питания компьютеров. Последующий всплеск отскока может навсегда разрушить чувствительную печатную плату. Вы должны подобрать генератор переменного тока так, чтобы он поглощал эти удары. Увеличение мощности генератора на 20 % выше расчетной пиковой нагрузки обеспечивает необходимый буфер против этих разрушительных колебаний.
Современные предприятия в значительной степени полагаются на микропроцессоры. Вы должны оценить необходимость технологии автоматического регулирования напряжения (AVR). AVR активно контролирует выходную мощность генератора и регулирует магнитное поле для поддержания строгого электрического давления. Высококачественные системы AVR поддерживают выходную мощность в пределах +/- 1% от целевого параметра. Инверторная технология обеспечивает еще более жесткий контроль за счет преобразования переменного тока в постоянный и обратно в сверхчистый переменный ток. Если вы снабжаете электропитанием серверную комнату или медицинское учреждение, AVR не является обязательным.
Вы также должны оценить общее гармоническое искажение (THD). Высокий коэффициент нелинейных искажений искажает чистую синусоидальную волну переменного тока. Стандартные строительные блоки часто производят КНИ выше 15%. Эта грязная энергия приводит к тому, что системы ИБП отказываются от мощности генератора. Это приводит к случайной перезагрузке серверов. Для ИТ-инфраструктуры и чувствительной электроники необходимо указать генератор переменного тока с КНИ менее 5 %. Чистая энергия гарантирует, что ваши системы резервного копирования не разрушат то самое оборудование, которое они призваны защищать.
Электрическая интеграция требует строгого соблюдения норм безопасности. Национальный электротехнический кодекс (NEC) предъявляет строгие требования к резервным энергосистемам. Вы должны точно согласовать выходные параметры генератора с автоматическим переключателем резерва (ATS) или ручным переключателем резерва (MTS). Конфигурация фаз, максимальная сила тока и электрическое давление должны быть одинаковыми для всех компонентов. Статья 702 NEC охватывает дополнительные резервные системы, и инспекторы будут тщательно проверять эти параметры.
Несовпадающие конфигурации представляют серьезную угрозу безопасности. Подключение блока на 240 В к безобрывному переключателю, рассчитанному только на 120 В, приведет к немедленному выходу из строя компонентов. Он не пройдет муниципальную электротехническую инспекцию. Что еще более важно, это создает серьезную опасность возгорания внутри распределительного щита. Всегда проверяйте табличку с техническими данными ATS перед завершением закупки оборудования. Передаточный переключатель действует как привратник; если он не может выдержать определенное электрическое давление, вся система оказывается под угрозой.
Чтобы обеспечить правильное оборудование, выполните следующие действия:
Сфотографируйте таблички с техническими данными на главном счетчике коммунальных услуг, первичной распределительной панели и двигателях с максимальной нагрузкой, чтобы обеспечить точность документации.
Составьте полный список нагрузки, разделив требования к оборудованию на 120 В, 240 В и трехфазному оборудованию, чтобы точно рассчитать необходимую мощность.
Проконсультируйтесь с лицензированным коммерческим электриком, чтобы проверить точный баланс фаз вашего предприятия и совместимость безобрывного переключателя.
Прежде чем запрашивать ценовое предложение у поставщика, укажите точное электрическое давление, требования к фазе и максимально допустимый коэффициент нелинейных искажений.
О: Да, если это двухфазная система. Стандартный блок на 120/240 В обеспечивает оба напряжения. В нем используются две горячие ножки и нейтральный провод. Вы можете получить доступ к 120 В через стандартные розетки на устройстве. При жестком подключении к резервному выключателю распределительная панель разделяет питание 240 В на отдельные цепи 120 В для стандартных настенных розеток.
Ответ: Колебания вызывают отключения генератора. Когда электрическое давление падает ниже допустимых пределов, двигатели потребляют чрезмерную силу тока для компенсации. Это приводит к остановке двигателя, сильному перегреву и расплавлению изоляции. Внезапные падения и последующие скачки напряжения могут навсегда испортить чувствительные платы компьютеров, контроллеров систем отопления, вентиляции и кондиционирования воздуха и современных приборов.
О: Вы должны проверить существующую коммунальную инфраструктуру. Посмотрите на табличку с техническими данными панели главного выключателя или на счетчик электроэнергии за пределами вашего предприятия. Если на бирке указано «1-фазный», вам нужен однофазный агрегат. Если написано «3-фазный», вы должны указать трехфазный агрегат. Также проверьте метки данных на вашем крупнейшем промышленном оборудовании.
О: Некоторые коммерческие устройства оснащены 12-проводными генераторами переменного тока с возможностью повторного подключения. Квалифицированный техник может переподсоединить внутренние провода, чтобы изменить выходное напряжение, например, с 208 В на 480 В. Однако это работа исключительно для лицензированных специалистов. Замена проводки своими руками приводит к катастрофическому отказу генератора, аннулированию гарантии и созданию серьезной опасности поражения электрическим током.
Ответ: Провал возникает, когда большому двигателю требуется огромный скачок мощности, чтобы начать вращаться. Этот скачок напряжения, известный как ток блокировки ротора (LRA), временно снижает имеющееся электрическое давление из генератора. Идентификация устройства с самой высокой пусковой мощностью имеет решающее значение для правильного выбора генератора переменного тока и предотвращения этих разрушительных провалов.
О: Расход топлива в первую очередь привязан к общей нагрузке или потребляемой мощности, а не к конкретной конфигурации электрического давления. Двигатель работает одинаково усердно, производя 10 кВт при напряжении 120 В, как и при 480 В. Однако трехфазные системы часто работают с тяжелыми двигателями более эффективно, что со временем может немного оптимизировать общую топливную экономичность системы.
