Как построить солнечный генератор мощностью 5000 Вт

Солнечный генератор мощностью 5000 Вт может обеспечить резервное или автономное питание для холодильников, освещения, коммуникационного оборудования, некоторых электроинструментов и других важных нагрузок. Однако его создание предполагает нечто большее, чем просто подключение инвертора мощностью 5000 Вт к аккумулятору и нескольким солнечным панелям. Выходная мощность инвертора, емкость аккумулятора, размер солнечной батареи, импульсные нагрузки и защитные устройства должны работать вместе как одна система.

В этом руководстве объясняется, как спланировать солнечный генератор мощностью 48 В и мощностью 5000 Вт, оценить необходимую батарею и мощность солнечной батареи, выбрать основные компоненты и подготовиться к безопасной установке и испытаниям.

Уведомление о безопасности: аккумуляторная батарея мощностью 5000 Вт и фотоэлектрическая система могут создавать опасные напряжения постоянного и переменного тока, высокие токи повреждения, электрические дуги и опасность возгорания. В этом руководстве представлена ​​информация по планированию, а не инструкции по подключению для конкретного проекта. Следуйте инструкциям производителя каждого компонента и всем применимым правилам электробезопасности, аккумуляторной безопасности, строительной и пожарной безопасности. Фиксированная проводка, резервные переключатели, распределительные панели и соединения со зданием должны проектироваться или устанавливаться квалифицированным специалистом-электриком.

Что означает солнечный генератор мощностью 5000 Вт?

Термин «солнечный генератор на 5000 Вт» обычно описывает систему с инвертором, способным обеспечить непрерывную выходную мощность переменного тока примерно 5000 Вт. Это не означает автоматически, что система оснащена солнечными панелями мощностью 5000 Вт или аккумулятором емкостью 5000 Вт/ч.

Эти три рейтинга описывают различные части системы:

Например, инвертор мощностью 5000 Вт, подключенный к аккумулятору емкостью 5 кВтч, теоретически может поддерживать нагрузку мощностью 1000 Вт в течение пяти часов. Реальное время работы будет короче из-за потерь инвертора, ограничений батареи, потребления в режиме ожидания, температуры и потерь в кабеле.

Прежде чем выбирать оборудование, определите три значения:

• Максимальная продолжительная нагрузка

• Самая высокая ожидаемая пусковая или пиковая нагрузка

• Общая потребляемая в день энергия в ватт-часах

Что может обеспечить солнечный генератор мощностью 5000 Вт?

Правильно спроектированная система мощностью 5000 Вт может одновременно работать с несколькими основными нагрузками при условии, что их совокупные непрерывные и пусковые потребности остаются в пределах возможностей инвертора.

Возможные нагрузки могут включать в себя:

• Холодильники и морозильники

• светодиодное освещение

• Телевизоры, роутеры и компьютеры

• CPAP-оборудование и некоторые медицинские устройства

• Вентиляторы и небольшие насосы

• Выбранные инструменты для мастерской или технического обслуживания

• Мелкие кухонные приборы, используемые по одному

Номинальные данные, указанные на паспортной табличке устройства, являются полезной отправной точкой, однако оборудование с электроприводом может потребовать значительно большей мощности во время запуска. Холодильники, насосы, компрессоры и кондиционеры могут кратковременно потреблять мощность, в несколько раз превышающую их рабочую мощность. Поэтому выбранный инвертор должен иметь достаточную непрерывную мощность и достаточную импульсную мощность.

Инвертор мощностью 5000 Вт не гарантирует надежную работу каждой нагрузки мощностью 5000 Вт. Температура окружающей среды, коэффициент мощности инвертора, выходное напряжение, способность разряда аккумулятора и продолжительность запуска могут влиять на производительность.

Сначала рассчитайте свои требования к электропитанию

Прежде чем покупать какие-либо компоненты, создайте таблицу нагрузок. Запишите рабочую мощность, мощность запуска и ожидаемое ежедневное время работы каждого устройства.

Таблица выше является лишь примером. Замените каждое значение измеренными или предоставленными производителем данными для предполагаемого оборудования.

Если возможно, используйте подключаемый измеритель мощности или оборудование для мониторинга цепей для измерения фактического потребления. Для критических нагрузок предусмотрите эксплуатационный резерв, а не проектируйте систему с точным теоретическим пределом.

Как определить размер аккумуляторной батареи 48 В

Емкость аккумулятора определяет время автономной работы. Полезная предварительная формула:

Требуемая номинальная емкость аккумулятора (Втч) = Требуемая полезная энергия ÷ допустимая глубина разряда ÷ эффективность инвертора.

Предположим, что система должна обеспечивать 8000 Втч энергии переменного тока, батарея обычно использует не более 80% своей номинальной емкости, а расчетный КПД инвертора составляет 90%:

8000Втч ÷ 0,80 ÷ 0,90 = примерно 11111Втч

Таким образом, предварительное требование составляет около 11,1 кВтч номинальной емкости аккумулятора. Аккумулятор LiFePO4 напряжением 51,2 В, 200 Ач сохраняет примерно:

51,2 В × 200 Ач = 10 240 Втч или 10,24 кВтч

Стоимость одной такой батареи будет немного ниже расчетной потребности, поэтому для конструкции потребуется более крупный совместимый аккумуляторный блок, сниженное энергопотребление или плановая зарядка во время работы.

Примерные примеры времени выполнения

В следующей таблице предполагается аккумулятор емкостью 10,24 кВтч, полезная емкость 80 % и эффективность инвертора 90 %. Фактические результаты могут отличаться.

Эти оценки используют формулу:

Время работы = емкость аккумулятора × полезный процент × эффективность инвертора ÷ средняя нагрузка

Зачем использовать аккумуляторную систему на 48 В?

При том же уровне мощности более высокое напряжение батареи снижает ток. Таким образом, система LiFePO4 с номинальным напряжением 51,2 В обычно более практична для инвертора мощностью 5000 Вт, чем батарея с напряжением 12 В или 24 В.

При выходной мощности 5000 Вт и предполагаемом КПД инвертора 90 % приблизительный постоянный ток при напряжении 51,2 В составляет:

5000 Вт ÷ 0,90 ÷ 51,2 В = примерно 108,5 А

Это все-таки сильноточная цепь. Размер кабеля, тип окончания, класс предохранителя, номинал выключателя и выбор разъединителя должны основываться на фактическом руководстве по оборудованию, допустимом падении напряжения, методе установки, температуре, длине кабеля и применимых правилах. Расчет, основанный только на мощности, недостаточен.

LiFePO4 или гелевые батарейки?

Батареи LiFePO4, как правило, лучше подходят для часто работающих солнечных систем, поскольку они обычно обеспечивают большую полезную емкость, меньший вес и более длительный срок службы, чем гелевые батареи. Гелевые батареи могут оставаться пригодными для периодического резервного питания, когда первоначальная стоимость является основным ограничением.

Избегайте заявлений об одном универсальном значении срока службы. Производительность аккумулятора зависит от производителя, химического состава элементов, скорости разряда, температуры, зарядного напряжения и глубины разряда.

Для системы, ориентированной на новичков, предварительно сконструированный аккумуляторный модуль на 48 В со встроенной и совместимой системой BMS обычно безопаснее и проще в вводе в эксплуатацию, чем сборка батареи большой емкости из отдельных ячеек. Если используются отдельные элементы, согласование элементов, сжатие, изоляция, шины, крутящий момент, конфигурация и балансировка BMS должны соответствовать инструкциям производителей элементов и BMS.

Как определить размер массива солнечных панелей

Размер солнечной батареи должен рассчитываться с учетом ежедневной потребности в энергии, а не просто соответствовать мощности инвертора в 5000 Вт.

Предварительный расчет таков:

Требуемая фотоэлектрическая мощность = ежедневная потребность в энергии ÷ часы пиковой солнечной активности ÷ коэффициент эффективности системы.

Если ежедневная потребность в энергии составляет 8000 Втч, то в этом месте в среднем четыре часа пикового солнечного света, а общий коэффициент выработки оценивается в 75 %:

8000 Втч ÷ 4 ÷ 0,75 = примерно 2667 Вт

Проектировщик может увеличить это значение, чтобы обеспечить дополнительный резерв на сезонные условия, пасмурную погоду, температуру модуля, грязь и потери заряда аккумулятора. Фотоэлектрическая батарея мощностью 5000 Вт может заряжаться быстрее и генерировать больше энергии в день, но только если контроллер заряда и батарея могут принять эту мощность.

Солнечные панели мощностью 20 × 250 Вт составляют массив мощностью 5 кВт?

Да. Двадцать панелей мощностью 250 Вт имеют общую номинальную мощность 5000 Вт при стандартных условиях испытаний. Однако их последовательная и параллельная конфигурация не может быть выбрана только по мощности.

Прежде чем принять решение о количестве панелей в ряду, проверьте:

• Напряжение холостого хода панели (Voc)

• Максимальное напряжение панели (Вмп)

• Ток короткого замыкания (Isc)

• Ток максимальной мощности (Имп)

• Температурный коэффициент Voc

• Самая низкая ожидаемая температура на объекте

• Диапазон рабочего напряжения MPPT

• Максимальное входное напряжение MPPT PV

• Максимальный входной ток MPPT и поддерживаемая мощность массива

Холодная погода увеличивает напряжение холостого хода панели. Строка Voc с холодной коррекцией должна оставаться ниже абсолютного максимального фотоэлектрического напряжения контроллера заряда. Превышение этого значения может привести к повреждению контроллера; это не то же самое, что безобидное ограничение вывода.

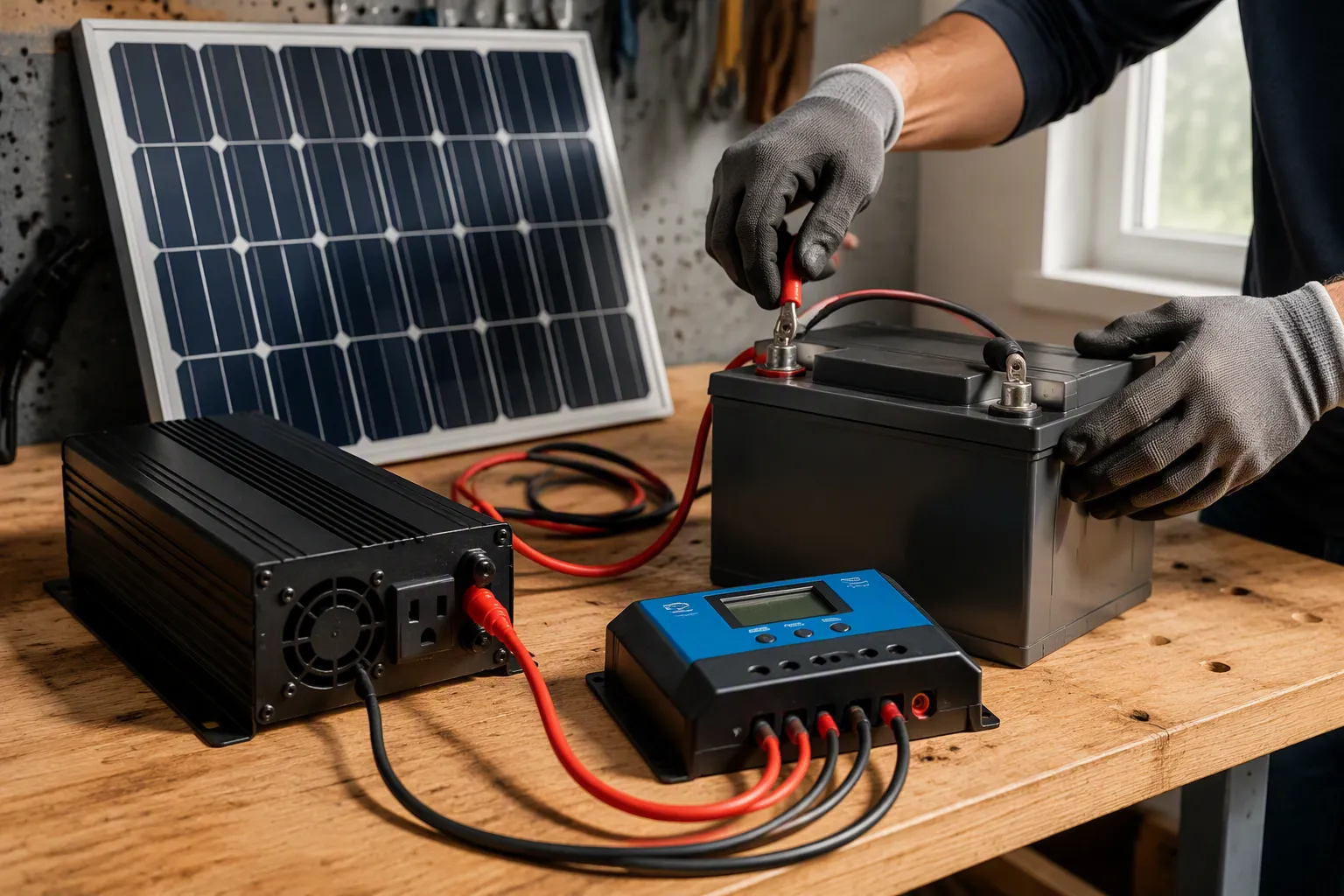

Основные компоненты солнечного генератора мощностью 5000 Вт

Полная система обычно включает в себя не только панели, батареи и инвертор.

Выбирайте компоненты, предназначенные для совместной работы. Инвертор должен поддерживать напряжение аккумулятора и пределы разряда. Профиль зарядки MPPT должен подходить для выбранного аккумулятора. Батареи и инверторы с возможностью обмена данными должны использовать совместимые протоколы, когда требуется управление с обратной связью.

Для более крупных или комплексных проектов ознакомьтесь с решениями DIYPOWER Solar PV Power Station , Hybrid Power Station и PV Inverter .

Схема системы солнечного генератора мощностью 5000 Вт

Типичный энергетический путь:

Солнечные панели → защита и отключение фотоэлектрической цепочки → контроллер заряда MPPT → защищенная аккумуляторная шина → аккумуляторная батарея 48 В → инвертор → защищенное распределение переменного тока → нагрузки

Для реальной системы также может потребоваться защита от перенапряжения, заземление оборудования, защита от замыканий на землю, связь с аккумулятором, мониторинг, устройства аварийного отключения и утвержденный метод переключения.

Держите цепи постоянного и переменного тока организованными и физически защищенными. Четко обозначьте проводники, разъединители, предохранители, выключатели и этапы отключения. Аккумулятор следует устанавливать в устойчивом месте, отвечающем требованиям к температуре, вентиляции, зазору и доступу. Не размещайте незащищенные клеммы там, где инструменты или токопроводящие предметы могут вызвать короткое замыкание.

Требования безопасности и электротехнических норм

Солнечные модули могут генерировать напряжение при воздействии света, а большой аккумуляторный блок может обеспечивать чрезвычайно высокий ток повреждения. Выключение инвертора не обязательно обесточивает фотоэлектрические цепи и цепи аккумуляторной батареи.

Перед установкой:

• Полностью прочтите руководства по инвертору, аккумулятору, BMS и MPPT.

• Убедитесь, что все компоненты постоянного тока имеют соответствующее напряжение постоянного тока и номиналы прерывания.

• Обеспечьте доступную изоляцию фотоэлектрических, аккумуляторных и цепей переменного тока.

• Защищайте аккумуляторные и фотоэлектрические проводники в соответствии с инструкциями к оборудованию.

• Предотвратите случайный контакт с клеммами, находящимися под напряжением.

• Используйте изолированные инструменты и подходящее испытательное оборудование.

• Проверьте полярность перед подключением

• Соблюдайте указанные значения крутящего момента на клеммах.

• Снимите украшения и другие проводящие предметы.

• Используйте подходящие средства защиты глаз, рук и тела, основанные на оценке опасности поражения электрическим током.

• Держите под рукой соответствующий план действий в чрезвычайной ситуации и метод реагирования на пожар.

Работы со стационарной проводкой здания, безобрывным выключателем или распределительным щитом переменного тока должны выполняться квалифицированным специалистом. Никогда не подключайте инвертор к зданию через стандартную настенную розетку или самодельный кабель обратного питания.

Пошаговый обзор установки

Точная процедура установки зависит от выбранного оборудования. Следующие этапы представляют собой последовательность планирования, а не универсальные инструкции по подключению.

Подготовьте проект системы

Выполните расчет нагрузки, расчет батареи, проектирование солнечной батареи и план защиты. Создайте однолинейную схему, показывающую каждый источник, устройство отключения и защитное устройство. Проверьте совместимость, используя последнюю версию документации производителя.

Установите аккумулятор и корпуса оборудования

Закрепите аккумулятор, инвертор и контроллер на подходящих негорючих или одобренных производителем монтажных поверхностях. Соблюдайте указанные зазоры и не устанавливайте тепловыделяющее оборудование в местах с ограниченной вентиляцией. Защитите все клеммы аккумулятора и шины от случайного прикосновения.

Установите защиту и распределение постоянного тока

Разместите указанные производителем устройства защиты и изоляции в необходимых местах. Проводники между аккумулятором и инвертором должны быть как можно короче, соблюдая требования к корпусу, радиусу изгиба и обслуживанию. Используйте правильно обжатые клеммы и закрывайте открытые проводящие части.

Установите солнечную батарею и фотозащиту

Монтируйте панели, используя конструкцию, рассчитанную на местный ветер, снег и условия окружающей среды. Перед подключением проверьте полярность струны и напряжение холостого хода. Используйте фотоэлектрические кабели, разъемы, разъединители и защитные устройства. Не используйте разъемы несовместимых марок или типов.

Подключите и настройте контроллер заряда

Следуйте порядку подключения, указанному производителем контроллера. Многие контроллеры MPPT требуют, чтобы сначала была подключена батарея, чтобы контроллер мог определить напряжение системы до подачи фотоэлектрического входа. Введите значения зарядки, указанные производителем аккумулятора, а не полагайтесь на общие настройки LiFePO4.

Настройка инвертора

Установите правильный тип батареи, отключение при низком напряжении, пределы зарядки, выходное напряжение и выходную частоту. Если имеется связь между батареей и инвертором, убедитесь, что связь работает, прежде чем прикладывать значительные нагрузки.

Завершите сторону переменного тока

Установите выход переменного тока, распределительное оборудование, заземление и любое передающее оборудование в соответствии с инструкциями инвертора и местными электротехническими правилами. Отделите критические нагрузки, если батарея не предназначена для питания всего объекта.

Тестирование и первое включение

Не подавайте питание на всю систему сразу после установки. Используйте документированный контрольный список ввода в эксплуатацию.

Предварительные проверки питания

Подтверждать:

• Каждый кабель подключен к правильному разъему

• Полярность постоянного тока правильная

• Момент затяжки клемм проверен.

• Предохранители, автоматические выключатели и разъединители имеют указанные номиналы.

• Напряжение батареи находится в пределах допустимого входного диапазона инвертора.

• Напряжение фотоэлектрической цепочки находится в пределах MPPT.

• Заземление и подключение соответствуют утвержденному проекту.

• Корпуса и крышки клемм надежно закреплены.

• В зоне оборудования не должно оставаться инструментов или незакрепленных проводящих предметов.

Само по себе напряжение батареи не является надежным показателем состояния заряда батарей LiFePO4, поскольку кривая разряда относительно плоская. Используйте BMS или правильно настроенный монитор батареи, чтобы проверить уровень заряда.

Контролируемый запуск

Используйте порядок запуска, указанный производителями оборудования. Для контроллеров, которые автоматически определяют напряжение батареи, батарея обычно подключается и проверяется до подключения фотоэлектрической батареи. Не думайте, что одна общая последовательность запуска применима к каждой системе.

Запустите инвертор без нагрузки переменного тока и проверьте наличие предупреждений и ненормального шума. Сначала примените небольшую, некритическую нагрузку. Постепенно увеличивайте нагрузку, отслеживая ток батареи, напряжение постоянного тока, выход переменного тока, температуру инвертора и состояние BMS.

Тестирование нагрузки и перенапряжения

Проверьте нагрузку двигателя по отдельности, прежде чем комбинировать ее с другими приборами. Убедитесь, что запуск холодильника, насоса или инструмента не приводит к перегрузке инвертора или чрезмерному падению напряжения аккумулятора. Не работайте постоянно на абсолютной максимальной мощности инвертора; сохранить способность выдерживать скачки напряжения при запуске и снижение характеристик, связанное с температурой.

Распространенные проблемы и их устранение

Если кабель, клемма, автоматический выключатель или батарея становятся необычно горячими, издают запах, меняют цвет, разбухают или выделяют дым, прекратите использование системы и следуйте инструкциям производителя по чрезвычайной ситуации. Не перезагружайте защитное устройство повторно, не выяснив причину.

Эксплуатация и обслуживание системы

Контролируйте выработку солнечной энергии, состояние заряда батареи и регулярно загружайте энергию. Обеспечьте чистоту вентиляционных путей инвертора и контроллера. Осматривайте открытую проводку, корпуса, разъемы и монтажное оборудование с интервалами, указанными производителями.

Для увеличения срока службы батареи:

• Избегайте ненужных операций при очень высоком или низком уровне заряда.

• Не заряжайте аккумулятор за пределами допустимого диапазона температур.

• Держите постоянные нагрузки ниже практического температурного предела системы.

• Просматривайте предупреждения BMS, а не удаляйте их без расследования.

• Используйте значения зарядки, указанные для конкретной модели аккумулятора.

• Записывайте основные сигналы тревоги, отключения и работы по техническому обслуживанию.

Настройки зарядки и плавающего режима LiFePO4 не являются универсальными. Напряжение, подходящее для одной батареи, может быть неподходящим для другой батареи или BMS. Всегда отдавайте приоритет актуальной документации производителя батареи.

Можете ли вы добавить больше батарей или солнечных панелей позже?

Расширение возможно, если оно учтено в оригинальном проекте. Прежде чем добавлять солнечные панели, пересчитайте напряжение цепочки, Voc с холодной коррекцией, входной ток, мощность контроллера и защиту кабеля. Прежде чем увеличивать емкость аккумулятора, убедитесь, что инвертор, BMS, шины, предохранители и проводники поддерживают новую конфигурацию.

Не подключайте случайно новую батарею параллельно старой батарее. Различия в химическом составе, напряжении, емкости, внутреннем сопротивлении, прошивке или состоянии заряда могут привести к неравномерному распределению тока. Соблюдайте правила расширения и процедуры ввода в эксплуатацию производителя батареи.

Если в будущем ожидается рост, выберите модульные батареи, шины соответствующего номинала, место для дополнительных устройств защиты и платформу контроллера или инвертора, поддерживающую расширение.

Часто задаваемые вопросы

Насколько большой должна быть батарея для инвертора мощностью 5000 Вт?

Размер батареи зависит от требуемого времени автономной работы, а не только от мощности инвертора. Рассчитайте общую необходимую энергию в ватт-часах, затем учтите полезную глубину разряда, эффективность инвертора, пределы тока разряда батареи и резервную емкость. Полезная потребность в 8 кВтч может потребовать примерно 11,1 кВтч номинальной мощности при использовании допуска разряда 80% и эффективности инвертора 90%.

Сколько солнечных панелей мне нужно для солнечного генератора мощностью 5000 Вт?

Число зависит от номинальной мощности каждой панели и энергии, которая должна вырабатываться ежедневно. Двадцать панелей мощностью 250 Вт или десять панелей мощностью 500 Вт обеспечивают паспортную фотоэлектрическую мощность 5000 Вт. Правильное последовательно-параллельное расположение все равно должно рассчитываться на основе напряжения панели, тока, температурного коэффициента и пределов MPPT.

Достаточно ли солнечного генератора мощностью 5000 Вт для дома?

Он может поддерживать выбранную панель основной нагрузки, но не может одновременно управлять всеми бытовыми приборами. Электрическое отопление, центральное кондиционирование воздуха, большие водонагреватели, печи и колодезные насосы могут быстро превысить емкость инвертора или аккумулятора. Прежде чем принять решение, выполните оценку нагрузки.

Стоит ли использовать батарею на 48 В для инвертора мощностью 5000 Вт?

Обычно предпочтительнее использовать батарею класса 48 В, поскольку она снижает постоянный ток по сравнению с системами на 12 В или 24 В. Инвертор и аккумулятор должны иметь совместимые диапазоны напряжения, пределы тока разряда и требования к связи.

Могу ли я подключить солнечные панели напрямую к аккумулятору?

Нет. Солнечные панели обычно должны заряжать батарею через совместимый солнечный контроллер заряда. Прямое подключение может привести к неконтролируемому напряжению и току, а также может повредить батарею или создать угрозу безопасности.

Нужен ли мне инвертор чистой синусоиды?

Инвертор с чистой синусоидой обычно рекомендуется для двигателей, электроники, коммуникационного оборудования и чувствительных нагрузок. Подтвердите выходное напряжение, частоту, непрерывную номинальную мощность, номинальную мощность перенапряжения и любые требования к нейтральному заземлению для предполагаемой установки.

Могу ли я установить солнечный генератор мощностью 5000 Вт самостоятельно?

Планирование и сборка портативных компонентов могут быть под силу людям с соответствующими знаниями в области электротехники, но система мощностью 5000 Вт не является проектом для начинающих с низким уровнем риска. Фиксированная проводка, резервные переключатели, распределительные панели и соединения зданий должны обслуживаться квалифицированными специалистами и должны соответствовать местным требованиям.

Планируйте всю энергосистему, а не только инвертор

Создание надежного солнечного генератора мощностью 5000 Вт начинается с точных расчетов нагрузки и энергии. Инвертор определяет, сколько энергии может быть передано за один раз, батарея определяет время автономной работы, а солнечная батарея определяет, насколько быстро можно заменить накопленную энергию. Защита, совместимое оборудование и профессиональный ввод в эксплуатацию одинаково важны.

Для более крупных резервных, автономных или гибридных проектов DIYPOWER предлагает гибридные решения , для солнечных фотоэлектрических электростанций и варианты фотоэлектрических инверторов . Свяжитесь с технической командой DIYPOWER, чтобы обсудить требования к нагрузке, условия эксплуатации и соответствующую конфигурацию системы.

Технические ссылки

• Victron Energy, Руководство по солнечному зарядному устройству MPPT: установка, выбор фотоэлектрических модулей, защита и порядок подключения : https://www.victronenergy.com/media/pg/Manual_SmartSolar_MPPT_75-10_up_to_100-20/en/installation.html

• OSHA, «Опасности экологических рабочих мест: солнечная энергия» : https://www.osha.gov/green-jobs/solar

• Всегда используйте новейшие руководства, поставляемые выбранными производителями инверторов, аккумуляторов, BMS, солнечных модулей и контроллеров заряда.
