Насколько громок дизельный генератор?

Недооценка акустической мощности при закупке энергосистемы часто приводит к штрафам регулирующих органов, сбоям в работе и дорогостоящим модернизациям после установки. Объектам требуется надежный резервный или основной источник питания, но дизельные двигатели большой мощности по своей природе производят значительные уровни шума. Эти уровни часто противоречат строгим муниципальным постановлениям о шуме и стандартам безопасности на рабочем месте OSHA. Плохо спланированная установка может быстро стать юридической ответственностью, если звуковое давление на границе участка превышает пределы местного зонирования.

Точная оценка исходных акустических данных, понимание деградации звука на расстоянии и оценка инженерных решений по снижению шума являются обязательными шагами перед завершением спецификации любого оборудования. Инженеры проектов и менеджеры объектов должны рассматривать акустические характеристики как основное ограничение проектирования. Решая разумные меры по смягчению последствий на начальном этапе планирования площадки, организации могут развертывать мощную энергетическую инфраструктуру без ущерба для общественных стандартов или безопасности оператора.

Ключевые выводы

• Базовый выходной сигнал зависит от масштаба: промышленные устройства без ослабления (например, 1500 кВт) могут превышать 105 дБ(А), тогда как портативные устройства обычно находятся в диапазоне 70–85 дБ(А).
• Расстояние является основным фактором смягчения последствий: звуковое давление предсказуемо снижается с расстоянием; Оценка значений производителя в дБ(А) требует стандартизации расстояния измерения (обычно 7 метров).
• Ослабление требует компромиссов. Для обеспечения соответствия уровню шума в жилых или больничных условиях требуются специальные корпуса и глушители, которые увеличивают занимаемую площадь, капитальные затраты и потенциально влияют на требования к охлаждению двигателя.
• Соответствие измеряется на границе участка. Решения о закупках должны основываться на прогнозируемых уровнях шума на границе объекта, а не только рядом с площадкой для оборудования.

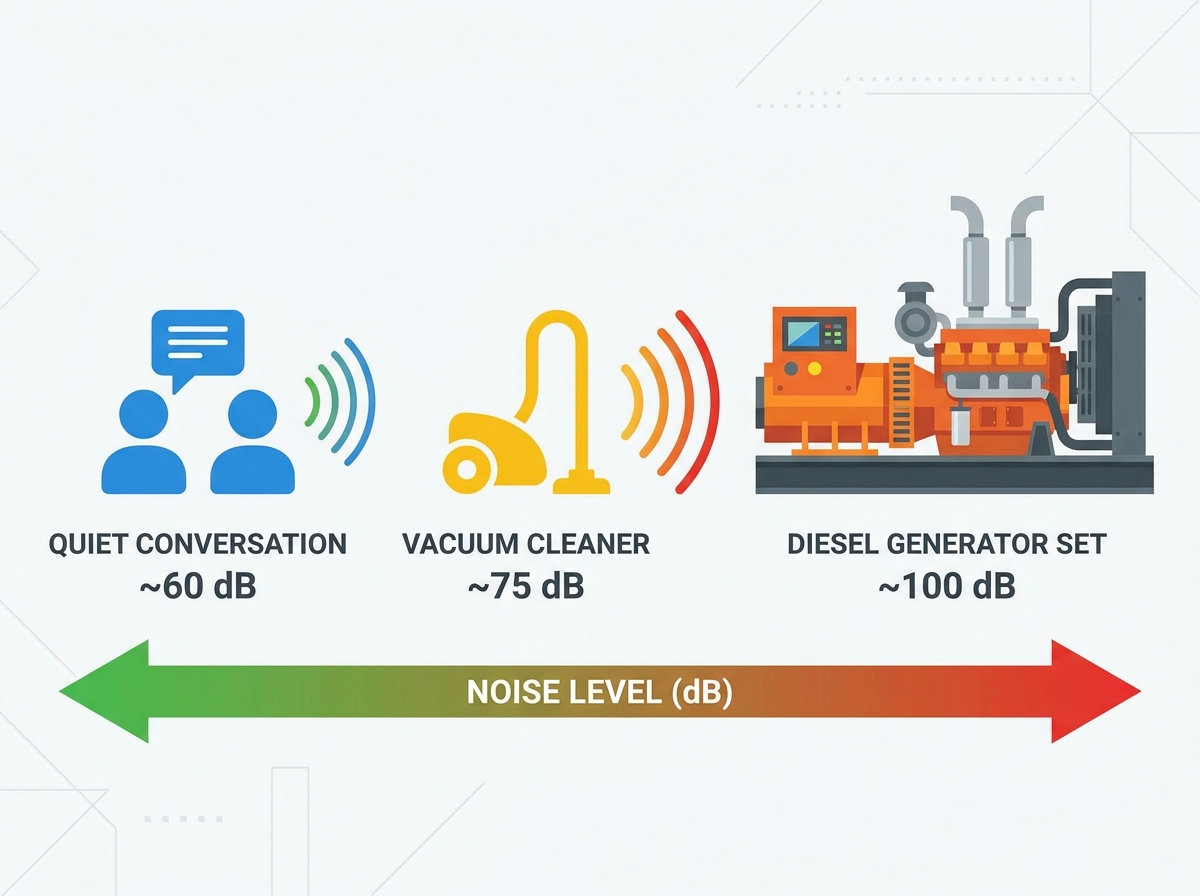

Понимание базового уровня шума дизельного генератора в зависимости от мощности

Покупатели не могут оценить стратегии смягчения последствий без предварительного определения исходной акустической мощности необходимой им мощности в кВт. Каждый блок двигателя, вентилятор охлаждения и выпускной коллектор создают особую акустическую сигнатуру. Установление этой базовой линии является основой всех последующих инженерных решений, касающихся размещения объекта и выбора корпуса.

Шкала дБ(А) при оценке промышленного оборудования

Шум промышленного оборудования измеряется в децибелах, взвешенных по шкале А, обычно обозначаемых как дБ(А). Эта специальная весовая шкала корректирует необработанные показания звукового давления, чтобы имитировать чувствительность человеческого уха. Он отфильтровывает чрезвычайно высокие и низкие частоты, которые люди не воспринимают так громко. При оценке уровня шума дизельного генератора показатель дБ(А) дает наиболее точное представление о том, как оборудование повлияет на операторов и жителей близлежащих районов.

Шкала децибел работает логарифмически, а не линейно. Увеличение на 3 дБ означает удвоение акустической энергии. Хотя скачок с 80 дБ(А) до 83 дБ(А) может показаться незначительным в технических характеристиках, он обеспечивает вдвое большую звуковую мощность для окружающей среды. И наоборот, достижение снижения на 3 дБ за счет затухания требует сокращения звуковой энергии вдвое. Понимание этой логарифмической математики необходимо при размещении нескольких энергоблоков на одном объекте. Два идентичных устройства мощностью 90 дБ(А), работающие одновременно, будут производить 93 дБ(А), а не 180 дБ(А).

Типичные диапазоны акустической мощности (без ослабления)

Уровни шума напрямую зависят от объема двигателя, давления сгорания и требований к охлаждению. Без какой-либо акустической обработки тяжелая техника создает звуковое давление, которое может привести к немедленному повреждению слуха на близком расстоянии. Для точного сравнения единиц измерения мы полагаемся на стандартизированные измерения, выполненные на расстоянии 7 метров (23 фута) в условиях свободного поля.

Даже в нижней части спектра портативные устройства без ослабления шума, работающие при уровне шума 85 дБ(А), вызывают у оператора значительный дискомфорт и усталость. Длительное воздействие без надлежащих мер по смягчению последствий или использования средств индивидуальной защиты ухудшает безопасность и связь на объекте. В масштабах тяжелой промышленности уровень выходного сигнала, превышающий 100 дБ(А), требует агрессивных, многоуровневых инженерных мер для обеспечения соответствия законодательству.

Сравнение типов топлива: акустические профили дизельного топлива и природного газа

Распространенный вопрос о закупках вращается вокруг того, является ли дизельный двигатель громче, чем его эквивалент на природном газе. Дизельные двигатели работают со значительно более высокой степенью сжатия для достижения воспламенения. Такая высокая степень сжатия создает более сильный грохот при сгорании, что приводит к более резкой и ударной акустической сигнатуре в блоке двигателя.

Однако этот грубый шум двигателя редко является окончательным звуковым давлением, испытываемым на границе участка. Современные шумопоглощающие кожухи эффективно выравнивают уровень окружающего шума для обоих типов топлива. После установки в акустический кожух уровня 2 или 3 доминирующий источник шума смещается от сгорания двигателя к вентиляторам охлаждения радиатора и выпуску выхлопных газов. Следовательно, дизельный агрегат с полностью глушителем и сопоставимый агрегат, работающий на природном газе, будут регистрировать почти одинаковые показания дБ(А) на границе объекта.

Основные источники шума в дизель-генераторной установке

Эффективное подавление шума требует обработки звука в его конкретном источнике в архитектуре генератора. Установить металлический ящик на двигатель недостаточно. Инженеры-акустики должны учитывать разные частоты, генерируемые разными механическими системами.

Выхлоп двигателя и сгорание

Выбросы выхлопных газов остаются наиболее значительным источником общего шума оборудования. Выхлопные газы с высокой скоростью выходят из цилиндров и расширяются в атмосферу, создавая сильные волны давления. Сам цикл сгорания в сочетании с структурным излучением тяжелого чугунного блока двигателя генерирует глубокие низкочастотные звуковые волны. Эти низкие частоты, как известно, трудно заблокировать. Они легко проникают в стандартные строительные материалы и преодолевают большие расстояния по открытой местности.

Современные производители решают эту проблему в корне. Используя передовую технологию внутреннего сгорания и системы впрыска топлива Common Rail под высоким давлением, инженеры могут сгладить процесс сгорания. Это снижает базовый структурный шум и шум сгорания дизель-генераторной установки до того, как будет применено какое-либо внешнее шумоподавление, уменьшая нагрузку на глушитель выхлопных газов.

Системы охлаждения и воздушный поток

Двигатели большой мощности отводят огромное количество тепла, требуя столь же массивных систем охлаждения. Вентиляторы охлаждения радиатора должны прогонять тысячи кубических футов воздуха в минуту через блок двигателя и сердцевину радиатора. Огромный объем воздуха в сочетании с высокой скоростью вращения лопастей вентилятора создает громкий, непрерывный рев.

Турбулентность на входе и выходе воздуха еще больше усложняет акустический профиль. Когда воздух проходит через ограничительные ребра радиатора или резко втягивается во впуск двигателя, он создает высокочастотный свист и широкополосный турбулентный шум. Чтобы смягчить это явление, требуется тщательная аэродинамическая конструкция жалюзи корпуса, которая сглаживает поток воздуха и улавливает звуковые волны внутри корпуса.

Генератор и механическая вибрация

В то время как двигатель доминирует на низких частотах, генератор вносит свой вклад в высокочастотный спектр. Поскольку ротор генератора вращается со скоростью 1800 об/мин для систем с частотой 60 Гц, он всасывает охлаждающий воздух. Этот быстро движущийся воздух, проходящий через внутренние обмотки, создает отчетливый пронзительный воющий звук.

В то же время огромные вращательные силы двигателя и генератора создают вибрации конструкции. Если не принять меры, эти вибрации передаются непосредственно через стальное основание полозья на бетонную монтажную площадку. Бетонная подушка действует как гигантская диафрагма динамика, излучая вторичный структурный шум в окружающую землю и прилегающие фундаменты зданий.

Как расстояние и топография влияют на акустические характеристики

Спецификации производителя являются статическими и записаны в тщательно контролируемых испытательных средах в открытом поле. Реальные уровни шума динамичны и сильно зависят от планировки объекта, окружающих конструкций и физического расстояния.

Закон обратных квадратов при размещении генератора

Расстояние является наиболее экономичным доступным инструментом снижения акустики. Звуковые волны сферически распространяются наружу от источника, теряя энергию по мере расширения. Такое поведение соответствует закону обратных квадратов. В практических полевых условиях стандартное эмпирическое правило гласит, что звуковое давление падает примерно на 6 дБ(А) каждый раз, когда расстояние от источника удваивается.

Рассмотрим практический расчет планировки участка. Производитель оценивает уровень шума 85 дБА на стандартном расстоянии 7 метров. Если вы переместите площадку для оборудования на расстояние 14 метров от границы участка, воспринимаемый шум упадет примерно до 79 дБА. Удвойте это расстояние еще раз до 28 метров, и звуковое давление упадет примерно до 73 дБА. Максимизация физического расстояния между силовым оборудованием и чувствительными приемниками радикально снижает потребность в дорогостоящих специальных корпусах.

Каркасные ландшафты объекта и акустическое отражение

Закон обратных квадратов предполагает наличие свободного поля без препятствий. Настоящие строительные площадки редко предлагают такую ​​роскошь. Хардскейпы сайта активно меняют способ распространения звука. Бетонные подпорные стены, асфальтированные парковки и прилегающие кирпичные здания отражают звуковые волны, а не поглощают их. Размещение устройства непосредственно у прочной бетонной стены может отражать акустическую энергию вперед, эффективно сводя на нет затухание на расстоянии и увеличивая уровень шума до 3 дБ(А) в противоположном направлении.

Оценка прямой видимости и естественных акустических барьеров на этапе планирования площадки имеет решающее значение. Земляные насыпи, густая вечнозеленая растительность и стратегическое расположение зданий могут блокировать прямые пути звука. Если оборудование находится в прямой видимости на соседнее жилое окно, звуковые волны будут распространяться беспрепятственно. Нарушение этой прямой видимости с помощью массы является фундаментальным принципом акустического дизайна объекта.

Оценка решений по снижению и смягчению шума

Когда расстояние и топография не могут решить проблему соответствия, становятся необходимыми инженерные решения. Разбивка доступных опций помогает подобрать правильный уровень защиты в соответствии с конкретными требованиями объекта.

Акустические корпуса (уровни защиты)

Корпуса служат двойной цели: защищают оборудование от непогоды и сдерживают звук. Однако не все корпуса обладают акустическими преимуществами. Вы должны указать правильный уровень на основе расчетов линии собственности.

• . Они обеспечивают минимальную акустическую выгоду и никогда не должны использоваться, если требуется снижение шума. Расчетный уровень звука (начиная с 85 дБА на расстоянии 7 м).
• Звукопоглощение (уровни 1 и 2): в этих корпусах используется толстая звукоизоляция, например, минеральная вата или специальный пенопласт, облицованный перфорированным металлом. Они оснащены воздухозаборниками с перегородками и прочными герметичными дверями. Стандартный корпус уровня 2 обычно обеспечивает снижение уровня шума на 15–30 дБ(А), в результате чего шум двигателя со 100 дБА снижается до управляемых 75 дБА на расстоянии 7 метров.
• Специальное/экстремальное затухание: для высокочувствительных сред, таких как центры обработки данных, больницы или крыши густонаселенных городских городов, требуются специальные раскрывающиеся корпуса. Они оснащены моторизованными акустическими жалюзи, конструкцией с двойными стенками и обширными внутренними перегородками, позволяющими снизить уровень шума до 60 дБА или ниже.

Классы глушителей выхлопных газов

Выхлопная система требует собственной специальной стратегии смягчения последствий. Глушители классифицируются по акустическим характеристикам и внутренней конструкции. Они используют комбинацию реактивных камер и поглощающих материалов для извлечения энергии из выхлопных газов.

• Промышленный класс: обеспечивает базовое снижение шума, обычно от 10 до 15 дБА. Подходит для удаленных промышленных объектов, где шум не является основной проблемой.
• Жилой класс: предлагает умеренное снижение, обычно от 15 до 25 дБА. Часто используется в легких коммерческих целях и пригородных промышленных парках.
• Критический уровень: Обеспечивает значительное снижение уровня шума в диапазоне от 25 до 35 дБА. Это стандарт для большинства пригородных коммерческих объектов, отелей и торговых центров.
• Больничный класс: Обеспечивает максимальное затухание, достигая снижения от 35 до 40+ дБА. Эти глушители массивны, имеют строгие ограничения и обязательны для использования в медицинских учреждениях и густонаселенных городских объектах. Они часто определяют общую высоту и конструктивные требования к корпусу.

Виброизоляционные крепления

Чтобы салазки не превратили бетонную подушку в конструкционный динамик, оборудование необходимо отсоединить от земли. Инженеры используют сверхпрочные пружинные изоляторы и толстые эластомерные прокладки, размещаемые между салазками генератора и бетонным фундаментом. Эти крепления поглощают низкочастотные механические вибрации, предотвращая передачу структурного шума на соседние колонны здания или подземные коммуникации.

Правильная установка виброизоляторов требует строгого соблюдения механических рекомендаций:

1. Рассчитайте точную эксплуатационную массу оборудования, включая полную загрузку топлива и охлаждающей жидкости.
2. Выбирайте изоляторы с правильным коэффициентом отклонения, соответствующим наименьшей возмущающей частоте двигателя.
3. Убедитесь, что бетонная подушка для уборки расположена идеально ровно, чтобы предотвратить неравномерную нагрузку на крепления пружин.
4. Установите гибкие соединения на всех внешних трубопроводах, выхлопных линиях и электрических кабелепроводах, чтобы предотвратить вибрацию по боковым путям.

Стоимость или бесшумность: технические компромиссы при выборе генератора

Затухание высокого уровня создает дополнительные инженерные проблемы. Нагнетание огромных объемов воздуха и выхлопных газов через ограничительные акустические пути изменяет то, как двигатель дышит и охлаждается.

Влияние корпусов на охлаждение двигателя и снижение его мощности

Агрессивная шумоизоляция по своей сути ограничивает поток воздуха. Каждая акустическая решетка и поворот на 90 градусов внутри звукопоглощающего корпуса создают статическое давление, которое вентилятор радиатора должен преодолеть. Если конструкция корпуса слишком строгая, вентилятор не может пропускать достаточное количество окружающего воздуха через сердцевину радиатора, что приводит к повышению рабочей температуры двигателя.

Чтобы предотвратить перегрев двигателя, производителям часто приходится устанавливать более крупные пакеты охлаждения, используя радиаторы увеличенного размера и вентиляторы с более высоким шагом. Если охлаждающий агрегат невозможно увеличить, существует риск снижения мощности оборудования. Снижение номинальных характеристик означает, что двигатель больше не может безопасно вырабатывать максимальную номинальную мощность в кВт, поскольку он не может отводить связанное с ним тепло. Покупатели должны убедиться, что конструкция акустического кожуха соответствует требованиям к тепловому отводу двигателя при полной нагрузке.

Капитальные затраты (CapEx) и расширение присутствия

Акустическая инженерия требует места и тяжелых материалов. Переход от открытой установки к ослабленной установке больничного уровня значительно увеличивает физическую нагрузку оборудования. Корпус становится шире для размещения внутренних дефлекторов и выше для размещения массивных глушителей критического класса.

Строгие местные постановления по шуму приводят к существенному увеличению общей стоимости оборудования. Толстая сталь, специальная акустическая пена, увеличенные системы охлаждения и структурное усиление, необходимое для экстремального шумопоглощения, требуют более высоких капитальных затрат. Проектировщики объекта должны выделить достаточное физическое пространство на плане объекта на раннем этапе проектирования. Полностью ослабленный агрегат может быть на 40 % больше, чем его неослабленный аналог, поэтому требуются более крупные бетонные подушки и более широкие пространства для обслуживания.

Соблюдение требований, зонирование и снижение рисков при реализации

Несоблюдение законодательных ограничений по акустике после установки приводит к серьезным последствиям: от крупных муниципальных штрафов до вынужденных остановок эксплуатации. Навигация в нормативной среде требует точности.

Навигация по постановлениям о границах муниципальной собственности

Местные законы о зонировании обычно оценивают соблюдение требований на границе принимающего участка, а не на площадке для оборудования. Важнейшим показателем является то, насколько громко оборудование звучит для соседа, а не для оператора. Муниципалитеты устанавливают строгие ограничения по децибелам, которые сильно различаются в зависимости от классификации зонирования, например, жилые помещения тяжелой промышленности или жилые помещения смешанного назначения.

Постановления часто различают пределы шума в дневное и ночное время. По закону объекту может быть разрешено создавать 70 дБА на границе участка в полдень, но ограничено 55 дБА в полночь. Поскольку системы резервного электроснабжения должны работать во время непредсказуемых сбоев в сети, оборудование должно быть спроектировано так, чтобы соответствовать более строгим ограничениям в ночное время.

Правила OSHA и безопасность оператора

Внутри границ объекта безопасность оператора имеет приоритет. OSHA устанавливает допустимый предел воздействия (PEL) 90 дБА для 8-часовой смены. Воздействие уровней звука выше этого порога требует обязательного административного контроля, инженерных вмешательств и реализации официальных программ сохранения слуха.

Если неослабленное силовое оборудование размещается в помещении технического помещения, звуковое давление легко превышает 100 дБА, создавая опасную рабочую среду. Менеджеры объектов должны гарантировать, что при установке внутри помещений используются адекватные акустические обработки на уровне помещения, звукопоглощающие двери и четкие указатели, требующие защиты органов слуха для всего обслуживающего персонала.

Проведение акустического обследования перед установкой

Предположение об акустических характеристиках, основанное исключительно на технических характеристиках, является стратегией высокого риска. Прежде чем завершить заказ оборудования, менеджеры проектов должны нанять консультанта по акустике для проведения базового исследования окружающего шума. В ходе этого исследования измеряется существующий фоновый шум на объекте до установки оборудования.

Правильная акустическая съемка включает в себя несколько отдельных этапов:

1. Установка калиброванных шумомеров на границах объектов на срок от 24 до 48 часов для определения минимального уровня шума в дневное и ночное время.
2. Импорт данных производителя о звуке октавной полосы для предлагаемого оборудования в программу акустического моделирования.
3. Создание цифровой 3D-модели объекта, включая все отражающие ландшафты, здания и топографические изменения.
4. Запуск прогнозного моделирования для определения точного воздействия дБА на границе участка при полной нагрузке оборудования.
5. Корректировка характеристик корпуса или перемещение панели оборудования в программном обеспечении для обеспечения соответствия требованиям до начала строительства.

Заключение

Чтобы обеспечить соответствующую требованиям и безопасную установку, выполните следующие действия:

• Запросите подробные паспорта акустических данных, измеренных на стандартном расстоянии 7 метров при полной эксплуатационной нагрузке у всех производителей, включенных в короткий список.
• Наймите инженера-акустика для моделирования окружающего шума с учетом особенностей ландшафта и расстояний между участками.
• Перед окончательной доработкой спецификаций оборудования проверьте местные муниципальные дневные и ночные пределы децибел на границе участка с советом по зонированию.
• Оцените физическую площадь требуемых корпусов больничного или критического класса с учетом доступного пространства на объекте, чтобы предотвратить конфликты при установке.
• Спроектируйте бетонную подкладку для обслуживания с учетом конкретных требований к весу и прогибу выбранных виброизоляторов.

Часто задаваемые вопросы

Вопрос: Как измеряется уровень шума дизель-генератора?

Ответ: Измеряется в децибелах, взвешенных по шкале А (дБА), для имитации чувствительности человеческого слуха. Измерения проводятся на стандартном расстоянии, обычно 7 метров (23 фута), при этом оборудование работает под полной нагрузкой в ​​условиях свободного пространства. Это обеспечивает точные и сопоставимые данные от разных производителей.

Вопрос: Дизельные генераторы громче генераторов, работающих на природном газе?

Ответ: Дизельные двигатели без глушителей по своей природе производят более высокий шум сжатия и сгорания, чем двигатели, работающие на природном газе. Однако современные звукопоглощающие кожухи и глушители выхлопных газов обеспечивают одинаковые уровни дБА для обоих типов топлива на границе участка, что делает разницу незначительной в полностью спроектированных установках.

Вопрос: Что такое больничный глушитель на генераторе?

Ответ: Глушитель больничного класса — это глушитель выхлопных газов большого объема с высокой степенью ограничения, предназначенный для снижения шума выхлопных газов на 35–40+ дБА. Это обязательно для медицинских учреждений, густонаселенных городских объектов и жилых зон с жестким регулированием, где по закону требуется максимальное снижение уровня шума.

Вопрос: Насколько расстояние снижает шум генератора?

Ответ: Ухудшение качества звука подчиняется закону обратных квадратов. В открытой среде без отражающих поверхностей звуковое давление снижается примерно на 6 дБА на каждое удвоение расстояния от источника. Перемещение устройства с 7 метров на 14 метров снижает воспринимаемый шум на 6 дБА.

Вопрос: Могу ли я добавить звукоизоляцию к существующему дизельному генератору?

О: Хотя модернизация и возможна, она часто обходится дороже и сложнее, чем покупка устройства в заводском корпусе. Модернизация требует перепроектирования систем воздушного потока и охлаждения, чтобы предотвратить перегрев двигателя, что делает корпуса, установленные на заводе, предпочтительным выбором из-за надежности и гарантированных акустических характеристик.

Вопрос: Каков приемлемый уровень шума промышленного генератора?

Ответ: Приемлемые уровни строго продиктованы местными муниципальными кодексами зонирования и стандартами OSHA. Типичные промышленные цели направлены на уровень от 75 до 85 дБА на границе участка или на станции оператора. Ограничения в ночное время, прилегающие к жилым домам, могут потребовать снижения акустической мощности до 55 дБА или ниже.
