Длительные сбои в работе сети требуют надежной устойчивости энергосистемы. Дизельная энергия предлагает явные преимущества во время критических отключений электроэнергии. Дизельное топливо остается стабильным в течение длительного времени при правильном обслуживании. Двигатели обеспечивают огромный крутящий момент на низких оборотах, что позволяет справляться с тяжелыми запусками двигателей, таких как скважинные насосы и компрессоры систем отопления, вентиляции и кондиционирования. Они также превосходят большинство двигателей, работающих на альтернативном топливе, по простому количеству часов работы. Однако интеграция высокопроизводительной дизельной системы с бытовой электроинфраструктурой сопряжена с серьезными рисками. Вы столкнетесь с угрозой смертельного обратного питания, электрического пожара и отравления угарным газом, если установка игнорирует строгие электрические правила. В этом руководстве описан весь процесс интеграции. Мы переходим от планирования мощностей и выбора оборудования к поэтапному внедрению. Мы расскажем о точных сечениях проводов, характеристиках крутящего момента и протоколах заземления, требуемых Национальными электротехническими нормами и правилами. Вы изучите стандарты соответствия и эксплуатационные требования к дизельному топливу для безопасного электроснабжения вашего дома.
Успешная установка приводит к четырем различным результатам. Во-первых, это гарантирует нулевой риск для работников коммунальных предприятий, ремонтирующих линии электропередачи. Во-вторых, он обеспечивает плавный переход нагрузки во время сбоя. В-третьих, он строго соответствует всем местным и национальным строительным нормам. Наконец, это обеспечивает работу генератора с оптимальной эффективностью. Вы должны сбалансировать потребление электроэнергии с мощностью двигателя. Плохо спланированное соединение создает нагрузку на генератор и сокращает срок службы двигателя. Я видел, как в агрегатах недостаточного размера сгорали статоры в течение 48 часов после урагана, потому что домовладелец не смог рассчитать импульсные нагрузки.
Соблюдение Национального электротехнического кодекса (NEC) диктует каждый аспект производства электроэнергии в жилых домах. Статья 702 NEC охватывает дополнительные резервные системы. В этой статье описывается, как изолировать мощность генератора от электроэнергии сети. Местные муниципальные поправки часто добавляют особые требования к внешним отключениям и заземлению. Вы не можете обойти эти правила. Инспекторы ищут правильный размер проводов, правильные типы выключателей и утвержденные механизмы передачи. Провал проверки задерживает реализацию вашего проекта и аннулирует страховку домовладельцев. Если произойдет пожар и следователь обнаружит неразрешенную установку шнура смертника, вам будет немедленно отказано в страховом возмещении.
Прежде чем покупать оборудование, вы должны точно рассчитать потребность в электроэнергии. У приборов есть два класса мощности. Рабочие ватты представляют собой непрерывную мощность, необходимую для работы устройства. Стартовые ватты или импульсные ватты представляют собой кратковременный всплеск мощности, необходимый для запуска электродвигателей. Скважинные насосы и воздушные компрессоры требуют огромной стартовой мощности. Вы должны выбрать размер генератора в зависимости от общей пусковой мощности приборов, которые вы собираетесь использовать одновременно.
Вот разбивка типичного энергопотребления в жилых домах, которая поможет вам рассчитать нагрузку:
| Устройство/цепь | Рабочая мощность, Вт | Пусковая мощность (импульсная мощность), Вт |
|---|---|---|
| Центральный кондиционер (3 тонны) | 3500 Вт | 10 500 Вт |
| Глубинный насос (1 л.с.) | 1000 Вт | 3000 Вт |
| Электрический водонагреватель | 4500 Вт | 4500 Вт (без скачков напряжения) |
| Холодильник / Морозильник | 700 Вт | 2100 Вт |
| Отстойный насос (1/2 л.с.) | 1050 Вт | 2150 Вт |
Решайте между питанием критически важных цепей и управлением нагрузкой всего дома. К критическим контурам относятся скважинные насосы, вентиляторы HVAC, холодильники и медицинское оборудование. Ориентируясь только на эти схемы, вы сможете использовать более эффективный генератор меньшего размера. Для управления нагрузкой во всем доме требуется массивный генератор, способный одновременно обрабатывать тяжелые нагрузки, такие как электрические сушилки, духовки и центральное кондиционирование воздуха. Это резко увеличивает затраты на оборудование и установку.

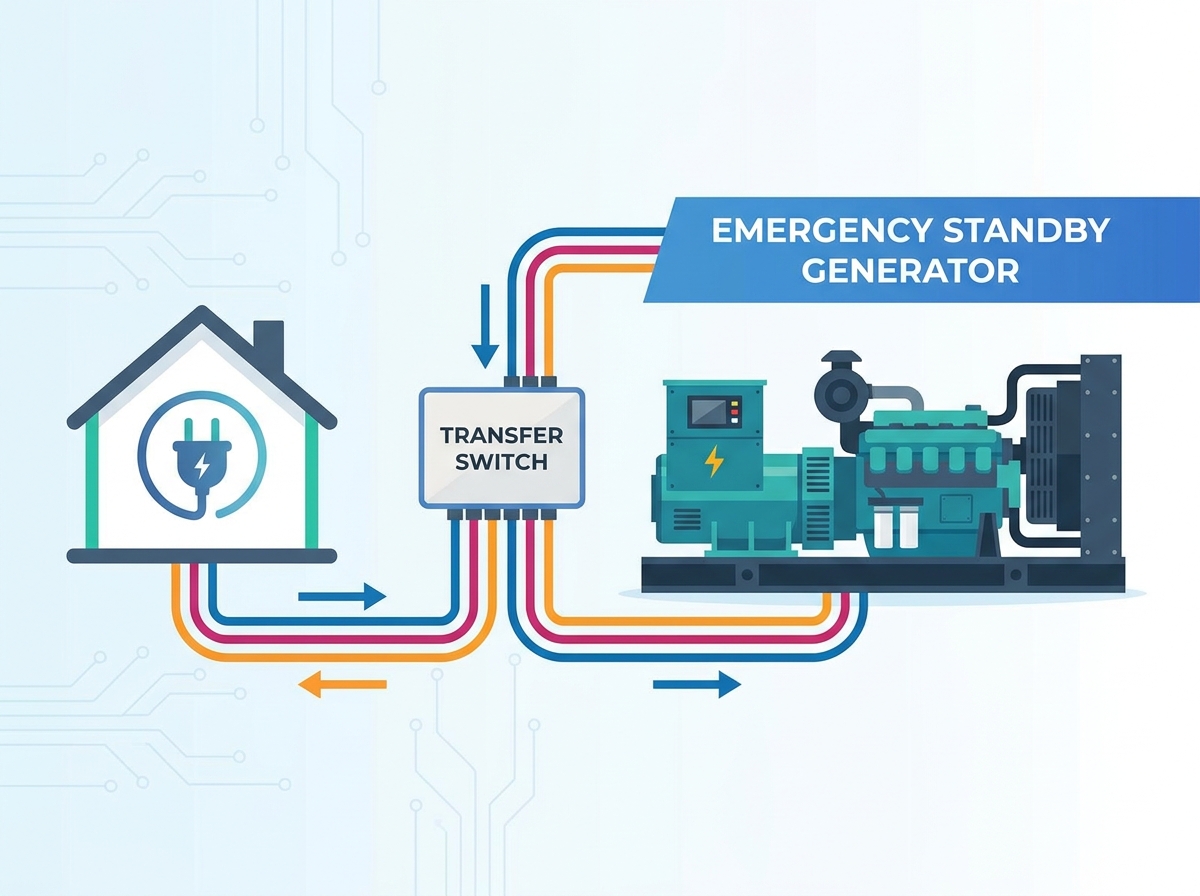

Автоматический резервный переключатель служит отраслевым стандартом для аварийного резервного генератора . ATS постоянно контролирует напряжение сети через специальные измерительные провода. Когда мощность сети падает ниже определенного порога, контроллер инициирует последовательность запуска. Как только генератор достигает частоты 60 Гц и напряжения 240 В, внутренний контактор физически разрывает соединение с электросетью перед подключением к генератору. Это действие «размыкание-перед-замыкание» механически заблокировано. Когда электроснабжение восстанавливается, переключатель переключает нагрузку обратно и запускает генератор через обязательный цикл охлаждения перед его отключением. Эта система требует выдергивания основных сервисных проводников из основания счетчика и прокладки их в корпус АВР. При монтаже на открытом воздухе необходимо установить шкаф с классом NEMA 3R.
Ручной переключатель резерва действует как отдельная подпанель. Он изолирует определенные критические цепи от основной сети. Вы вручную переключаете тумблеры для передачи энергии от сети к генератору. Этот метод остается высоконадежным благодаря своей механической простоте. Внутри шкафа каждая цепь имеет трехпозиционный переключатель: «Линия», «Выкл» и «Генератор». Это гарантирует, что вы не сможете подать обратное питание в сеть. Ручные переключатели представляют собой надежную альтернативу автоматизированным системам. Они предотвращают случайную перегрузку генератора, поскольку ограничивают мощность заранее выбранных цепей. К этой субпанели подключаются только основные нагрузки. Основным недостатком является ручное вмешательство. Вы должны выйти на улицу, запустить двигатель, подключить тяжелый шнур и вручную щелкнуть выключателями в темноте. Эта установка лучше всего подходит для портативных дизельных генераторов.
Комплект блокировки генератора обеспечивает минимальные затраты на оборудование для переключения нагрузки. Он состоит из механической скользящей металлической пластины, установленной непосредственно на передней крышке существующей панели главного выключателя. Эта пластина физически предотвращает одновременное включение главного выключателя сети и специального выключателя генератора. Чтобы сдвинуть пластину вверх и включить прерыватель генератора, необходимо сначала отключить главный выключатель. Статья 408.36(D) NEC требует, чтобы выключатель генератора был закреплен прижимным комплектом, чтобы его нельзя было случайно стянуть с шины. Блокировки обеспечивают огромную гибкость. Вы можете запитать любую цепь в вашем доме до максимальной мощности генератора, просто переключив существующие выключатели на панели. Однако такая гибкость требует строгого ручного сброса нагрузки. Прежде чем включать прерыватель генератора, необходимо отключить мощные выключатели. Если не справиться с нагрузкой, дизельный двигатель мгновенно заглохнет.
Электромонтажные работы требуют точного диагностического оборудования. Вам понадобится высококачественный цифровой мультиметр, чтобы проверить напряжение и убедиться, что цепи не повреждены, прежде чем прикасаться к ним. Изолированные отвертки защищают от случайного контакта с клеммами под напряжением. Сверхмощные инструменты для зачистки проводов и плоскогубцы позволяют работать с медной проводкой большого сечения. Всегда надевайте защитные очки и изолирующие перчатки при работе рядом с электрическими панелями. Я всегда держу в кармане бесконтактный тестер напряжения в качестве вторичного инструмента проверки перед открытием любой крышки панели.
Правильное оборудование гарантирует, что соединения выдержат тепловое расширение и вибрацию. Динамометрический ключ или динамометрическая отвертка остаются обязательными. Кодекс NEC требует, чтобы проушины выключателя были закреплены в соответствии с конкретными спецификациями крутящего момента в дюймах-фунтах, указанными на выключателе. Ослабленные соединения вызывают искрение и возгорание панелей. Вам также потребуются соответствующие гайки для сращивания проводов меньшего размера, антиоксидантный состав для любых соединений алюминиевых проводов и инструменты для сгибания кабелепроводов для прокладки защитных труб.
Физическое соединение опирается на три основных компонента. Вам понадобится прочный, устойчивый к погодным условиям шнур генератора. Этот шнур перекрывает зазор между генератором и домом. Далее вам понадобится коробка электропитания, отвечающая требованиям NEMA, установленная на внешней стене. Наконец, вам необходимо, чтобы выбранный передаточный механизм был установлен в помещении рядом с главной панелью. Согласуйте номинальную силу тока всех трех компонентов, чтобы избежать узких мест и перегрева.
Выбор места определяет безопасность всей вашей установки. Вы должны определить требования к допускам на основе местных норм пожарной безопасности и спецификаций производителя. Держите вытяжное отверстие на расстоянии не менее пяти-десяти футов от окон, дверей и вентиляционных отверстий в потолке. Это предотвращает смертельное отравление угарным газом. Дизельные двигатели сильно вибрируют и весят значительно больше, чем бензиновые агрегаты. Для крепления тяжелых дизельных агрегатов необходимо залить ровную бетонную площадку и установить резиновые виброизоляторы. Стандартная 4-дюймовая железобетонная подушка хорошо подходит для агрегатов весом менее 1000 фунтов, но для более крупных резервных агрегатов требуется 6-дюймовая подушка с арматурой.
Тщательно спланируйте маршрутизацию выхлопной системы и топливопровода. Для автономных объектов или закрытых стационарных установок требуются специальные выхлопные трубы. Вы должны безопасно отводить выхлопные газы от жилых помещений, используя материалы, рассчитанные на высокие температуры, такие как нержавеющая сталь с двойными стенками. Наливные топливопроводы требуют физической защиты от ударов и экстремальных погодных условий. Если вы прокладываете подземный электрический кабелепровод от генератора к дому, NEC требует, чтобы траншея глубиной не менее 18 дюймов для ПВХ-кабеля.
Защищенная от атмосферных воздействий коробка электропитания монтируется снаружи дома. Он служит физической точкой подключения шнура генератора. Расположите эту коробку как можно ближе к главной панели внутреннего блока, чтобы сократить расходы на прокладку проводов. Просверлите отверстие подходящего размера во внешней стене, чтобы проложить кабелепровод. Загерметизируйте отверстие силиконом для наружных работ, чтобы предотвратить проникновение влаги.
Укажите номинальную силу тока на основе максимальной мощности вашего генератора. Для генератора мощностью 7000 Вт требуется розетка на 30 А, обычно NEMA L14-30. Для генератора мощностью 12 000 Вт требуется розетка на 50 А, например SS2-50 или NEMA 14-50. Никогда не устанавливайте впускную коробку с номиналом ниже выходной мощности вашего генератора.
Чтобы безопасно подключить дизельный генератор к проводке дома, необходимо соблюдать строгие требования к габаритам. Проложите провод соответствующего сечения через кабелепровод от внешней впускной коробки к внутреннему безобрывному переключателю. Используйте медный провод 10 AWG THHN для цепей на 30 А и медный провод 6 AWG THHN для цепей на 50 А. Для протягивания провода через кабелепровод требуется клейкая лента и смазка для протягивания проводов, чтобы не повредить изоляцию. Аккуратно зачистите концы проводов, избегая повреждения медных жил.
Проложите провода к специальному выключателю генератора внутри панели. Правильно закрепите все сращиваемые соединения и оберните их изоляционной лентой премиум-класса. Закрепите все клеммы с помощью динамометрической отвертки в соответствии с точными спецификациями производителя, указанными на этикетке выключателя. Недостаточно затянутые наконечники вызывают высокое сопротивление, что приводит к расплавлению проводов и возгоранию панелей. Вы должны уделять критическое внимание нейтральному и заземляющему проводам. Определите, работает ли ваш генератор как система со связанной нейтралью или с плавающей нейтралью. Это определяет, следует ли разделять или объединять нейтральный и заземляющий провода на безобрывном переключателе в соответствии с правилами заземления NEC.
Никогда не запускайте дизельный двигатель, не выполнив предпусковую проверку. Проверьте уровень дизельного топлива в основном баке. Проверьте масляный щуп двигателя и проверьте уровень охлаждающей жидкости в радиаторе. Дизельные двигатели полагаются на воспламенение от сжатия, а не на свечи зажигания. При холодном запуске включите свечи накаливания или подогреватели впускного воздуха на рекомендуемое время. Это служит дизельным эквивалентом установки дроссельной заслонки в бензиновом двигателе.
Для защиты генератора соблюдайте строгую последовательность подключений:
Переключайте нагрузку по одной цепи за раз, чтобы избежать внезапного удара генератора.
Немедленные отключения выключателя часто срывают новые установки. Эти отключения обычно происходят из-за конфликтов прерывателей цепи замыкания на землю (GFCI). Многие современные портативные дизельные генераторы имеют приклеенную нейтраль, что соответствует правилам OSHA на рабочих местах. Когда вы подключаете генератор со связанной нейтралью к панели дома, которая также соединяет нейтраль и землю, вы создаете параллельный обратный путь. Датчик GFCI генератора обнаруживает этот дисбаланс и мгновенно срабатывает. Необходимо проконсультироваться с электриком, чтобы безопасно отсоединить нейтраль генератора или переключиться на передаточную панель, переключающую нейтральный провод.
Специальные системы подачи топлива часто вводят воздух в топливопроводы. Дизельные двигатели не могут работать при наличии воздуха в форсунках. Если двигатель проворачивается, но отказывается заводиться, скорее всего, у вас воздушная пробка. Необходимо правильно прокачать и заправить дизельную топливную систему. Найдите ручной подкачивающий насос на корпусе топливного фильтра. Накачивайте его до тех пор, пока сопротивление не увеличится. Откройте выпускной винт, чтобы выпустить попавший воздух. Затяните винт, как только потечет чистое топливо. Это обеспечивает стабильную работу и предотвращает повреждение форсунок.
Дизельное топливо требует особых протоколов хранения. Местные нормы пожарной безопасности строго регламентируют ограничения на хранение бестарного дизельного топлива на жилых объектах. Вы должны проверить, сколько галлонов вы можете законно хранить над землей. Резервные дизельные системы также требуют обслуживания топлива. Дизельное топливо со временем разлагается, вызывая рост водорослей и поглощая воду. Вы должны использовать системы очистки топлива для фильтрации твердых частиц. Добавьте биоциды, чтобы остановить рост микробов. Используйте присадки для подготовки к зиме, чтобы предотвратить гелеобразование топлива при отрицательных температурах.
Мокрое штабелирование разрушает дизельные двигатели. Это явление возникает, когда дизель-генератор работает со слишком небольшой нагрузкой. Двигатель не достигает оптимальной рабочей температуры. Несгоревшее топливо и углерод накапливаются на выпускных клапанах и вытекают из выхлопной трубы. Это застекляет стенки цилиндров и нарушает компрессию.
Вы должны реализовать стратегии смягчения последствий для предотвращения мокрого штабелирования. Во-первых, правильно определите размер генератора. Не покупайте агрегат мощностью 20 кВт, если ваш дом потребляет всего 4 кВт. Во-вторых, убедитесь, что дом во время работы потребляет не менее 30–40 % номинальной мощности генератора. Если критическая нагрузка остается слишком низкой, возможно, вам придется использовать дополнительные блоки нагрузки, чтобы заставить двигатель работать интенсивнее и сгорать чисто.
Дизельные двигатели производят более высокую мощность в децибелах, чем сопоставимые газовые двигатели. Механический стук и гул выхлопных газов разносятся далеко. Вы должны принять меры по снижению шума, чтобы соответствовать постановлениям о шуме в жилых помещениях. Установите специальные глушители бытового класса. Постройте акустические ограждения, облицованные огнестойким звукопоглощающим пенопластом. Убедитесь, что корпус обеспечивает мощный приток воздуха к радиатору.
Для автономных или закрытых стационарных установок требуется жесткий выхлопной трубопровод. Используйте вытяжную трубку из нержавеющей стали. Оберните трубы высокотемпературной изоляцией из стекловолокна, чтобы уменьшить лучистое тепло. Установите дождевик на вертикальную выхлопную трубу, чтобы предотвратить попадание воды в турбокомпрессор.
Обратное кормление убивает работников коммунальных предприятий. Это происходит, когда кто-то использует «шнур самоубийцы» с двумя вилками для подключения генератора непосредственно к розетке. Генератор подает высоковольтную электроэнергию обратно через панель дома, через счетчик коммунальных услуг и к уличным трансформаторам. Трансформатор повышает напряжение до смертельного уровня, убивая электрическим током линейщиков, пытающихся починить сеть. Передающие переключатели физически отключают дом от сети перед подключением к генератору. Эта механическая изоляция полностью исключает риск обратного питания.
Правильное заземление предотвращает поражение электрическим током из-за неисправностей шасси. Требования OSHA и NEC диктуют конкретные протоколы заземления. Вы должны определить, требуется ли для конкретного дизель-генератора приводной заземляющий стержень на агрегате. Если генератор питает инструменты напрямую через бортовые розетки, обычно требуется заземляющий стержень. Если генератор подключается к панели дома через безобрывный переключатель, который не переключает нейтраль, он полагается на существующую систему заземления дома. В этом случае использование вторичного заземляющего стержня создает опасные контуры заземления. Всегда консультируйтесь с лицензированным электриком, чтобы проверить конфигурацию соединения.
Угарный газ остается тихим убийцей во время перебоев в подаче электроэнергии. Ветер может прогонять невидимые выхлопные газы без запаха через небольшие трещины, перекрытия или открытые окна. Вы должны обязать установить внутри дома взаимосвязанные детекторы CO с батарейным питанием. Разместите их в каждой спальне и на каждом уровне дома. Эти детекторы действуют как последняя защита от проникновения выхлопных газов. Никогда не запускайте генератор внутри гаража, даже с открытой дверью.
О: Нет. Подключение генератора непосредственно к распределительной коробке без одобренного безынтового выключателя или комплекта блокировки является незаконным и очень опасным. Это вызывает обратное питание, которое приводит к смертельному напряжению в линиях электропередачи и подвергает опасности работников электросетей. Всегда используйте механизм передачи, соответствующий нормам.
О: Размер кабеля полностью зависит от выходной силы тока генератора. Для подключения на 30 А требуется медный провод сечением 10 AWG. Для подключения на 50 А требуется более толстый медный провод сечением 6 AWG. Использование кабелей меньшего сечения приводит к перегреву, падению напряжения и серьезной опасности возгорания.
А: Да. Почти всем муниципалитетам требуются разрешения на электрооборудование и строительство для установки постоянных резервных генераторов или резервных выключателей. Инспекторы должны убедиться, что проводка, заземление и механизмы передачи соответствуют Национальным электротехническим нормам и правилам (NEC) для обеспечения безопасности.
О: Разместите генератор на расстоянии не менее 5–20 футов от дома, в зависимости от местных норм пожарной безопасности. Убедитесь, что выхлопные трубы расположены вдали от всех окон, дверей и вентиляционных отверстий потолка, чтобы предотвратить попадание смертельного угарного газа в жилое помещение.
A: Генератор со связанной нейтралью соединяет нейтральный провод с корпусом генератора. Генератор с плавающей нейтралью разделяет нейтраль и землю. Ваша домашняя панель определяет, какой тип вам нужен. При подключении подключенного генератора к подключенной домашней панели часто отключаются автоматические выключатели GFCI.
О: Предотвратите мокрое штабелирование, обеспечив работу генератора под достаточной нагрузкой. Поддерживайте потребление электроэнергии на уровне не менее 30–40 % от максимальной номинальной мощности генератора. Если нагрузка слишком мала, включите тяжелую технику или используйте блок нагрузки для повышения температуры двигателя.
